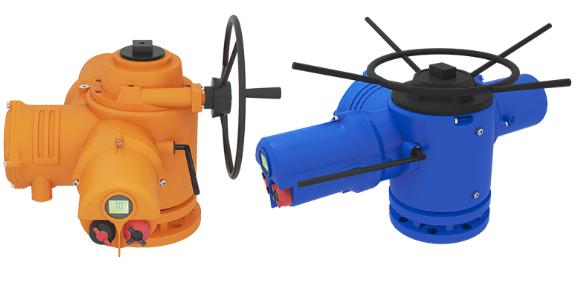

Komunikacja z systemem użytkownika jest możliwa po dodaniu płytki drukowanej z wyborem protokołu i przy użyciu połączenia magistrali polowej metodą szeregową. Cała komunikacja (polecenia i komunikaty) między siłownikiem a systemem jest przesyłana tym samym dedykowanym kablem. Obecnie produkty SD obsługują następujące protokoły komunikacyjne.
1. Siłownik elektryczny typu magistrala PROFIBUS
1) Bez repeatera 1200m, z repeaterem do 10km
2） Do 32 siłowników na magistralę bez repeatera, 247 siłowników na magistralę z repeaterem
3） Odległość komunikacji 1200 m, czas skanowania 700 ms, gdy 30 siłowników jest podłączonych
4) Prąd pętli 20 mA, 15 woltów
5) Funkcja zatrzymania awaryjnego ESD
2. Siłownik elektryczny typu magistrala MODBUS
1) Bez repeatera 1200 m, z repeaterem do 10 km
2) Bez repeatera do 32 siłowników na magistralę, z repeaterem do 247 siłowników na magistralę
3） Odległość komunikacji 1200 m, czas skanowania 700 ms, gdy 30 siłowników jest podłączonych
4) Prąd pętli 20 mA, 15 woltów
5) Funkcja zatrzymania awaryjnego ESD
6) Tryb transmisji: Szybkość transmisji RTU: 1,2K-115K
3. Siłownik elektryczny typu magistrali HART
1) Obsługa protokołu HART w wersji 6.{2}} i 7.0
2) Częstotliwość komunikacji: 1200 bitów/s
3) Obsługa komunikacji punkt-punkt lub komunikacji wielopunktowej
cechy produktu
1, Napęd mechaniczny, silnik i obwód sterujący produktu są organicznie zintegrowane i zaprojektowane z nieinwazyjną strukturą. Regulację, ustawienie, kalibrację i obsługę różnych parametrów siłownika można wykonać bez otwierania pokrywy końcowej za pomocą ręcznego pilota na podczerwień i cyfrowego wyświetlacza hosta.
2, z funkcją resetowania pozycji zaworu, gdy system ulegnie awarii, pozycja zaworu może zostać zatrzymana na wstępnie ustawionej pozycji.
3, pamięć procesora, dane kalibracyjne ustawione przez użytkownika, wyłączenie zasilania może być przechowywane przez 20 lat.
4, pilot na podczerwień przyjmuje specjalny układ scalony i specyficzny kod, przeciwzakłóceniowy i niezawodny, ręczny pilot na podczerwień może być używany jako ustawiacz parametrów lub jako operator terenowy.
5, dostępna jest zarówno funkcja ciągłej regulacji, jak i funkcja sterowania przełączaniem.
6, Obwód sterowania siłownika ma funkcję samoblokującą, to znaczy, jeśli siłownik nie może być obsługiwany po 8 ~ 1 sekundach po otrzymaniu polecenia działania, gdy zawór sterujący jest zablokowany i inne nieoczekiwane sytuacje, obwód sterujący automatycznie odetnie zasilanie silnika i siłownik przejdzie w stan ochrony. Wraz z wyłącznikiem zabezpieczającym siłownik przed nadmiernym momentem obrotowym tworzy podwójną ochronę.
7, inteligentny siłownik elektryczny fieldbus nie tylko zmniejsza straty w procesie konwersji sygnału i poprawia przeciwdziałanie zakłóceniom dzięki cyfrowej metodzie transmisji, ale także przesyła sygnał o wysokiej jakości (bardzo stabilny i niezawodny) i może obsługiwać informacje o wysokiej precyzji . Używanie siłownika z magistralą komunikacyjną zmniejsza obciążenie pracą dużej liczby kabli i pośrednich urządzeń przejściowych oraz okablowania, a więc znacznie zmniejsza liczbę błędów ludzkich i awarii systemu.
8, ponieważ magistrala komunikacyjna ma funkcję komunikacji dwukierunkowej, siłownik znajduje się w stanie monitorowania online, a zdalne programowanie, obsługa i diagnostyka mogą być realizowane. Można również przeprowadzić diagnostykę i przewidywanie usterek online, a także można wdrożyć konserwację stanu, dzięki czemu jest bardzo wygodny w użyciu i utrzymaniu.
9, siłownik magistrali Profibus-DP przyjmuje dwa ekranowane skrętki z nadmiarową konstrukcją. Dwa przewody w każdym kablu są ze sobą redundantne, aby osiągnąć działanie dwukanałowe. Jeśli jedna z linii ulegnie awarii - przerwa, zwarcie, uziemienie itp., system może uruchomić system ochrony na czas! Zapewnić normalne działanie całego systemu.
10, Profibus-DP to szybki (warstwa fizyczna wykorzystująca transmisję RS485, szybkość komunikacji do 12Mbit) tani system komunikacyjny, wymagane są tylko dwie skrętki, co zmniejsza dużą liczbę kabli sygnałowych i odpowiedniego kabla koryta, mosty, szafy rozdzielcze i inny sprzęt, zmniejszając koszty projektu i ułatwiając okablowanie na miejscu. Zgodnie z projektem należy zwiększyć siłownik elektryczny i sprzęt do sterowania w terenie, bez konieczności dodawania nowych kabli, można podłączyć do oryginalnego kabla, nie tylko oszczędzając inwestycję, ale także zmniejszając nakład pracy związany z projektowaniem i instalacją.
1. Gdy siłownik elektryczny jest podłączony do systemu sterowania magistrali Profibus-DP, wystarczy podłączyć tylko magistralę i linię zasilającą, a pozostałe zaciski nie są okablowane.
2. Wszystkie tabele parametrów zostały wyregulowane i ustawione zgodnie z fabrycznymi warunkami technicznymi, gdy inteligentny siłownik elektryczny magistrali opuszcza fabrykę, więc użytkownicy nie muszą ponownie regulować i ustawiać. Jeśli chcesz sprawdzić, czy sam siłownik jest normalny przed podłączeniem do systemu sterowania magistrali, możesz sprawdzić okablowanie zgodnie z powyższym schematem połączeń.
3. Pozostałe funkcje i alarmy diagnostyczne siłownika elektrycznego z interfejsem magistrali są przesyłane z adaptera i modułu I/O do komputera nadrzędnego magistralą.
Protokoły komunikacyjne Modbus
Modbus to protokół komunikacji szeregowej, który został opublikowany przez firmę Modicon (obecnie Schneider Electric) w 1979 r. do komunikacji przy użyciu programowalnych sterowników logicznych (PLC). Modbus stał się standardem branżowym (de facto) dla protokołów komunikacyjnych w przemyśle i jest obecnie powszechną metodą łączenia elektroniki przemysłowej.
Modbus umożliwia podłączenie wielu (około 240) urządzeń do tej samej sieci w celu komunikacji, na przykład urządzenia mierzącego temperaturę i wilgotność oraz wysyłającego wyniki do komputera. W systemie akwizycji danych i kontroli monitorowania (SCADA) protokół Modbus jest często używany do łączenia komputera monitorującego z systemem zdalnego sterowania terminalami (RTU).
Protokoły komunikacyjne HART
Protokół komunikacyjny HART przyjmuje zasadę kluczowania z przesunięciem częstotliwości (FSK), która jest oparta na standardzie komunikacyjnym Bell 2{4}}2, a sygnał cyfrowy jest reprezentowany przez dwie częstotliwości: 1200 Hz reprezentuje logiczne „1”, a 2200 Hz reprezentuje logiczne „0” . Ponieważ składowa średnia sygnału częstotliwościowego podczas komunikacji wynosi zero, nie wpłynie to na transmisję sygnału analogowego, więc fala sinusoidalna tych dwóch częstotliwości może zostać nałożona na sygnał analogowy DC4-20mA i przesłana z w tym samym czasie. W ten sposób można nie tylko wykorzystać analogowy sygnał DC4-20mA, ale także ten sam kabel może być wykorzystany do realizacji dwukierunkowej wieloinformacyjnej transmisji z sygnałami cyfrowymi, pełniąc tym samym funkcje takie jak modyfikacja zasięgu, czas tłumienia , parametrów PID itp., które mogą poprawić jakość pracy i efektywność zarządzania systemem.
Profibus
PROFIBUS, międzynarodowy, otwarty, niezależny od producenta standard magistrali polowej, oferuje wybór prędkości transmisji od 9,6 kbodów do 12 Mbodów, a wszystkie urządzenia podłączone do magistrali powinny być ustawione na tę samą prędkość podczas uruchamiania systemu magistrali. PROFIBUS to technologia magistrali polowej do monitorowania i sterowania automatyką fabryczną na poziomie zakładu oraz do komunikacji i sterowania danymi na poziomie urządzeń polowych. Może realizować zdecentralizowaną cyfrową kontrolę i sieć komunikacyjną w terenie od poziomu sprzętu polowego do monitorowania na poziomie hali produkcyjnej, zapewniając w ten sposób wykonalne rozwiązanie do realizacji kompleksowej automatyzacji fabryki i inteligencji sprzętu polowego.
Fundacja Fieldbus
Foundation Fieldbus opiera się na modelu połączeń między systemami otwartymi ISO/OSI, przyjmując warstwę fizyczną, warstwę łącza danych i warstwę aplikacji jako odpowiednie warstwy modelu komunikacji FF i dodając warstwę użytkownika do warstwy aplikacji. Warstwa użytkownika definiuje ujednolicone zasady dostępu do informacji, głównie na potrzeby aplikacji automatyki pomiarowej i sterującej oraz wykorzystuje język opisu urządzeń do określenia wspólnego zestawu bloków funkcjonalnych.
