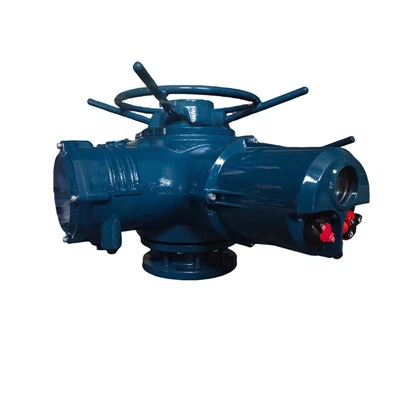

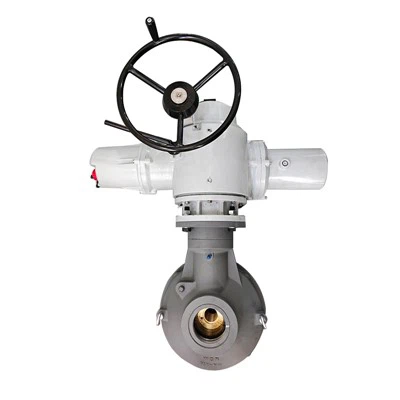

Siłownik elektryczny

product-553-363

Komunikacja z systemem użytkownika jest możliwa poprzez dodanie płytki drukowanej z wyborem protokołu i wykorzystanie szeregowego połączenia magistrali polowej. Cała komunikacja (polecenia i komunikaty) pomiędzy siłownikiem a systemem jest przesyłana tym samym dedykowanym kablem. Obecnie produkty obsługują następujące protokoły komunikacyjne.

1. Siłownik elektryczny typu magistrala PROFIBUS

1)Bez wzmacniacza 1200 m, ze wzmacniaczem do 10 km

2) Do 32 siłowników na magistralę bez wzmacniacza, 247 siłowników na magistralę ze wzmacniaczem

3) Odległość komunikacji 1200 m, czas skanowania 700 ms, gdy 30 siłowników jest podłączonych do sieci

4) Prąd pętli 20 mA, 15 woltów

5) Funkcja awaryjnego wyłączania ESD

2. Siłownik elektryczny typu MODBUS

1)Bez wzmacniacza 1200 m, ze wzmacniaczem do 10 km

2)Bez wzmacniacza do 32 siłowników na magistralę, ze wzmacniaczem do 247 siłowników na magistralę

3) Odległość komunikacji 1200 m, czas skanowania 700 ms, gdy 30 siłowników jest podłączonych do sieci

4) Prąd pętli 20 mA, 15 woltów

5) Funkcja awaryjnego wyłączania ESD

6) Tryb transmisji: szybkość transmisji RTU: 1,2 K-115 K

3. Siłownik elektryczny typu magistrala HART

1)Obsługa protokołu HART w wersji 6.0 i 7.0

2) Częstotliwość komunikacji: 1200 bitów/sek

3) Obsługuje komunikację punkt-punkt lub komunikację wielopunktową

Cechy produktu

1, Napęd mechaniczny, silnik i obwód sterujący produktu są organicznie zintegrowane i zaprojektowane z nieinwazyjną strukturą. Regulację, ustawienie, kalibrację i obsługę różnych parametrów siłownika można wykonać bez otwierania pokrywy końcowej, za pomocą ręcznego pilota na podczerwień i cyfrowego wyświetlacza hosta.

2. Dzięki funkcji resetowania położenia zaworu, w przypadku awarii systemu, położenie zaworu można zatrzymać w ustawionej wcześniej pozycji.

3, pamięć procesora, dane kalibracyjne ustawione przez użytkownika, wyłączenie może być przechowywane przez 20 lat.

4, Pilot na podczerwień wykorzystuje specjalny układ scalony IC i specyficzny kod, przeciwzakłóceniowy i niezawodny, ręczny pilot na podczerwień może być używany jako ustawiacz parametrów lub jako operator terenowy.

5. Dostępna jest zarówno funkcja ciągłej regulacji, jak i funkcja sterowania przełączaniem.

6. Obwód sterujący siłownika ma funkcję samoblokowania, to znaczy, jeśli siłownik nie może zostać uruchomiony po 8 ~ 1 sekundach od otrzymania polecenia działania, gdy zawór sterujący jest zablokowany lub w innych nieoczekiwanych sytuacjach, obwód sterujący automatycznie odetnie zasilanie silnika i siłownik przejdzie w stan ochronny. Razem z wyłącznikiem zabezpieczającym siłownik przed przekroczeniem momentu obrotowego tworzy podwójną ochronę.

7, Inteligentny siłownik elektryczny magistrali polowej nie tylko zmniejsza straty w procesie konwersji sygnału i poprawia przeciwzakłóceniową metodę transmisji cyfrowej, ale także przesyła sygnał o wysokiej jakości (bardzo stabilny i niezawodny) i może obsługiwać informacje o wysokiej precyzji . Użycie siłownika z magistralą polową zmniejsza obciążenie dużej liczby kabli oraz pośrednich urządzeń przejściowych i okablowania, co znacznie zmniejsza liczbę błędów ludzkich i awarii systemu.

8. Ponieważ magistrala ma funkcję komunikacji dwukierunkowej, siłownik znajduje się w trybie monitorowania online i można realizować zdalne programowanie, obsługę i diagnostykę. Można również przeprowadzać diagnostykę i przewidywanie usterek online, a także utrzymywać stan, dzięki czemu jest bardzo wygodny w użyciu i utrzymaniu.

9, siłownik magistrali polowej Profibus-DP wykorzystuje dwa ekranowane skrętki dwużyłowe o redundantnej konstrukcji. Dwie żyły w każdym kablu są względem siebie redundantne, co pozwala na pracę dwukanałową. W przypadku awarii jednej z linii - przerwy, zwarcia, uziemienia itp., system może na czas uruchomić system zabezpieczający! Zapewnij normalne działanie całego systemu.

10, Profibus-DP to szybki (warstwa fizyczna wykorzystująca transmisję RS485, szybkość komunikacji do 12 Mbit) i tani system komunikacyjny, wymagane są tylko dwie skrętki, co zmniejsza dużą liczbę kabli sygnałowych i odpowiadającego im kabla koryta, mosty, szafy rozdzielcze i inny sprzęt, zmniejszając koszty projektu i ułatwiając okablowanie na miejscu. Zgodnie z projektem konieczne jest zwiększenie siłownika elektrycznego i sprzętu do kontroli pola, nie ma potrzeby dodawania nowych kabli, można je podłączyć do oryginalnego kabla, nie tylko oszczędzając inwestycję, ale także zmniejszając nakład pracy związany z projektowaniem i instalacją.

product-550-253

1. Gdy siłownik elektryczny jest podłączony do systemu sterowania magistralą Profibus-DP, wystarczy podłączyć tylko magistralę i linię zasilającą, a pozostałe zaciski nie są okablowane.

2. Wszystkie tabele parametrów zostały wyregulowane i ustawione zgodnie z fabrycznymi warunkami technicznymi, gdy inteligentny siłownik elektryczny autobusowy opuszcza fabrykę, dzięki czemu użytkownicy nie muszą ponownie regulować i ustawiać. Jeżeli przed podłączeniem do systemu sterowania magistralą konieczne jest sprawdzenie, czy sam siłownik działa prawidłowo, można sprawdzić okablowanie zgodnie z powyższym schematem połączeń.

3. Pozostałe funkcje i alarmy diagnostyczne siłownika elektrycznego z interfejsem magistrali przesyłane są z adaptera i modułu I/O do górnego komputera za pośrednictwem magistrali.

Protokoły komunikacyjne Modbus

Modbus to protokół komunikacji szeregowej służący do komunikacji za pomocą programowalnych sterowników logicznych (PLC). Modbus stał się standardem branżowym dla protokołów komunikacyjnych w przemyśle i jest obecnie powszechną metodą łączenia pomiędzy elektroniką przemysłową.

Modbus umożliwia podłączenie wielu (około 240) urządzeń w tej samej sieci w celu komunikacji, na przykład z urządzeniem mierzącym temperaturę i wilgotność i przesyłającym wyniki do komputera. W systemie gromadzenia danych i kontroli monitorowania protokół Modbus jest często używany do podłączenia komputera monitorującego do systemu zdalnego sterowania terminalem (RTU).

product-550-211

product-454-104

Protokoły komunikacyjne HART

Protokół komunikacyjny HART wykorzystuje zasadę kluczowania z przesunięciem częstotliwości (FSK), która opiera się na standardzie komunikacyjnym, a sygnał cyfrowy jest reprezentowany przez dwie częstotliwości: 1200 Hz reprezentuje logiczne „1” i 2200 Hz reprezentuje logiczne „0”. Ponieważ średnia składowa sygnału częstotliwości wynosi zero podczas komunikacji, nie będzie to miało wpływu na transmisję sygnału analogowego, dlatego fala sinusoidalna tych dwóch częstotliwości może zostać nałożona na sygnał analogowy DC4-20mA i przesłana w tym samym czasie. W ten sposób można nie tylko wykorzystać sygnał analogowy DC4-20mA, ale także ten sam kabel można wykorzystać do realizacji dwukierunkowej wieloinformacyjnej transmisji sygnałów cyfrowych, realizując w ten sposób funkcje takie jak modyfikacja zasięgu, czas tłumienia , parametry PID itp., które mogą poprawić jakość działania i efektywność zarządzania systemem.

product-534-383

Profibus

PROFIBUS, międzynarodowy, otwarty i niezależny od producenta standard magistrali obiektowej, oferuje wybór prędkości transmisji od 9,6 kbodów do 12 Mbodów, a wszystkie urządzenia podłączone do magistrali powinny być ustawione na tę samą prędkość podczas uruchamiania systemu magistrali. PROFIBUS to technologia magistrali obiektowej służąca do monitorowania i sterowania automatyką fabryki na poziomie zakładu oraz komunikacji i sterowania danymi na poziomie urządzeń obiektowych. Może realizować zdecentralizowaną sieć sterowania cyfrowego i komunikacji terenowej od poziomu sprzętu terenowego po monitorowanie na poziomie hali produkcyjnej, zapewniając w ten sposób wykonalne rozwiązanie umożliwiające realizację kompleksowej automatyzacji fabryki i inteligencji sprzętu terenowego.

product-527-357

Fundacja Fieldbus

Foundation Fieldbus opiera się na modelu połączeń systemów otwartych ISO/OSI, przyjmując warstwę fizyczną, warstwę łącza danych i warstwę aplikacji jako odpowiadające warstwy modelu komunikacji FF i dodając warstwę użytkownika do warstwy aplikacji. Warstwa użytkownika definiuje ujednolicone zasady dostępu do informacji, głównie na potrzeby aplikacji automatyki pomiarowej i sterującej oraz wykorzystuje język opisu urządzenia do określenia wspólnego zestawu bloków funkcjonalnych.
