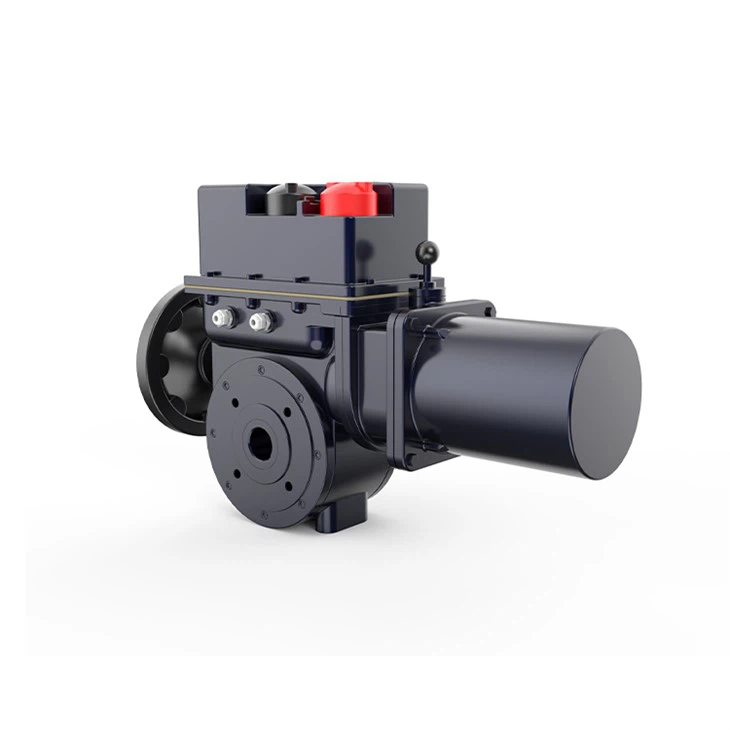

SD bezinwazyjny inteligentny siłownik elektryczny
Klasyfikacja produktów
1. Inteligentna integracja siłowników elektrycznych ćwierćobrotowych Siłownik elektryczny montowany na płycie podłogowej Siłownik elektryczny montowany bezpośrednio
2.Inteligentna integracja siłowników elektrycznych o charakterze liniowo-obrotowym
3.Wieloobrotowa inteligentna integracja siłownika elektrycznego
Nieinwazyjny inteligentny siłownik elektryczny SD jest jednostką wykonawczą w przyrządzie automatyki przemysłowej, odbiera z regulatora, PLC, sygnał sterujący DCS z komputera, taki jak zakończenie automatycznej regulacji, jest niezbędny do automatycznego systemu sterowania głównymi urządzeniami. Jest szeroko stosowany w elektrowniach, hutnictwie, przemyśle naftowym, kopalniach chemicznych, przemyśle lekkim, farmacji, energetyce gazowej, materiałach budowlanych, transporcie i metrze miejskim, wodociągach, oczyszczalniach ścieków i innych gałęziach przemysłu.
Znany również jako część siłowników odbioru zwrotnego, ogólny zakres obrotów 0-90 stopni, wyjściowy moment obrotowy w Nm. Stosowany głównie do: przepustnicy, zaworu kulowego, zaworu żaluzjowego, przepustnicy, przegrody i zaworu grzybkowego.
Siłowniki elektryczne są klasyfikowane według funkcji sterowania.
1. Integracyjny siłownik elektryczny z modulacją. Można odbierać analogowe sygnały sterujące 4-20ma, 0-10ma, 1-5v itd. Kąt wyjściowy jest proporcjonalny do wejściowego sygnału analogowego, a sam siłownik stanowi pętlę zamkniętą i realizuje funkcję automatyczną modyfikacja.
2. Zintegrowany siłownik przełączający. Przełącznik sygnału odbiorczego. Obejmuje typ pilota i typ przełącznika.
3.Siłowniki liniowe. Można go podzielić na modbus, profibus itp.
Wymiary instalacyjne można dostosować
Zamontowana płyta podnóżka
Rozmiar płyty podnóżka można dostosować
Montowany bezpośrednio
Rodzaj sterowania można dostosować
Zintegrowany siłownik elektryczny z proporcjonalną modulacją
Siłownik elektryczny może odbierać analogowe sygnały sterujące DC4-20ma z komputera, regulatora, systemu DCS itd. Kąt obrotu (lub przemieszczenie) wału wyjściowego jest proporcjonalny do sygnałów wejściowych. Zatem siłownik automatycznie realizuje swoje zadanie regulacyjne.
Siłownik elektryczny sterowany zdalnie
Odbiera sygnał włączenia-wyłączenia lub sygnał przekaźnika, umożliwiając zatrzymanie wału wyjściowego w dowolnej pozycji. W międzyczasie wyprowadź sygnał zwrotny 4-20ma DC.
Typ ON-OFF lub typ dwupozycyjny
Otrzymuje sygnał włączenia-wyłączenia, a wał wyjściowy może zatrzymać się tylko w pozycji całkowicie otwartej lub całkowicie zamkniętej i wywołać alarm wyjściowy.
Główne parametry techniczne siłownika elektrycznego SD
Sygnał wejściowy:4-20mA impedancja 250 Ω 0-10mA impedancja 200 Ω
Martwy obszar (czułość):0.3-3% Płynna regulacja Kanał wejściowy: jeden analogowy kanał wejściowy prądu, jeden zestaw kanałów głośności przełącznika.
Kanał wyjściowy:4-20mA impedancja prądu stałego > 50 Ω. Kanał wejściowy jest oddzielony od kanału wyjściowego.
Wyjściowy moment obrotowy i skok.
Obrót liniowy: 2000N-25000N skoku 10/16/25/40/100mm
Ćwierćobrotu: 100-40000Nm skoku o 90 stopni
Wieloobrotowy: 40-400Nm skoku 1-50 okrąg
Błąd podstawowy: ± 1%; ± 1,5%
Różnica zwrotów: mniejsza lub równa ± 1%
Charakterystyka tłumienia: Brak oscylacji (oscylacje zerowego okresu)
Stopień ochrony: IP67
Środowisko operacyjne:
1. temperatura: -28--+70
2. wilgotność: mniejsza lub równa 95%
3. wstrząs: częstotliwość 10-100 Hz, siła 0,5 razy przyspieszenie ziemskie
4. wpływ:<5g
5. ciśnienie barometryczne: 72.5-106KPa
Niekorozyjne media gazowe znajdujące się w otaczającym powietrzu nie mogą być używane w miejscach łatwopalnych i wybuchowych.
(Produkty przeciwwybuchowe można znaleźć w próbce produktów przeciwwybuchowych mojej firmy.)
napięcie i zasilanie 220V--±10%50Hz
Jednofazowa:220 V--±10%50 Hz 380 V--±10%50 Hz
Trójfazowe: 380 V--±10%50 Hz
*Specjalne napięcie i częstotliwość należy wcześniej dostosować.
Metoda przygotowania modelu
Uwaga: 1. Siłownik elektryczny wymagany przez specjalną technologię musi pisać wyraźnie i konkretnie.
2. Gdy model A+RA300/K30HGP to A+RS, moment roboczy wynosi 1000 Nm, zasilanie jednofazowe, cały czas przesuwu wynosi 30 sekund, a instalacja na płycie podłogowej z integracją modulacji proporcjonalnej z działaniem lokalnym.
Parametr specyfikacji ćwierćobrotowej
Certyfikaty
