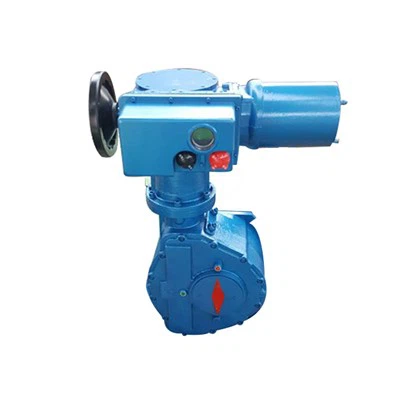

Siłownik elektryczny
Częściowo obrotowe siłowniki elektryczne do zaworów stosuje się do zaworów z niepełnoobrotowym dyskiem zaworu, takich jak zawory kulowe, przepustnice, zawory czopowe itp.
Częściowo obrotowe siłowniki elektryczne do zaworów przeciwwybuchowych dzielą się na dwie serie produktów QB.
Zakres momentu obrotowego serii QB wynosi: 125~4000Nm (50~2000Nm dla typu regulowanego); (4000~16000Nm dla typu modulacyjnego): te dwie serie produktów są podzielone na typ zwykły i typ modulacyjny zgodnie z różnymi metodami sterowania elektrycznego. Elektryczne siłowniki zaworów przeciwwybuchowych mają wbudowane podstawowe jednostki sterujące, takie jak skok i moment obrotowy, a do realizacji sterowania zaworem na miejscu i zdalnie wymagana jest skrzynka sterownicza. Wskaźniki wydajności spełniają wymagania GB/T24922-2010 „Warunki techniczne dla elektrycznych siłowników zaworów przeciwwybuchowych”.
Oprócz wbudowanych podstawowych jednostek sterujących, takich jak skok i moment obrotowy, integralne ognioodporne siłowniki zaworów elektrycznych są również wyposażone w komponenty sterujące, takie jak moduły sterujące i styczniki AC. Mogą być bezpośrednio podłączone do zasilania, aby realizować działanie zaworu na miejscu, i mogą bezpośrednio odbierać sygnał przełączający wyjściowy przez system sterowania DCS, aby realizować zdalne sterowanie zaworem. Wskaźniki wydajności spełniają wymagania GB/T 24922-2010 „Warunki techniczne ognioodpornych siłowników zaworów elektrycznych”. Ognioodporne siłowniki zaworów elektrycznych regulujących nadają się do zamkniętego układu sterowania suchych procesów przemysłowych i mogą dokładnie pozycjonować zawór, odbierając sygnał prądowy 4~40 mA wysyłany przez system sterowania. Wskaźniki wydajności spełniają wymagania GB/T 24922-2010 „Warunki techniczne ognioodpornych siłowników zaworów elektrycznych” i JB/T 8219-2016 „Zwykłe i inteligentne siłowniki elektryczne do przemysłowych systemów sterowania procesami”.
Główne dane techniczne
1. Siłownik zaworu elektrycznego ognioodpornego
1.1 Zasilanie: 380 V, 50 Hz (inne napięcia i częstotliwości wymagają specjalnego zamówienia)
1.2 Środowisko pracy:
1.21 Temperatura otoczenia: -20~60C
1.2.2 Wilgotność względna otoczenia: mniejsza lub równa 90% (przy 25°C)
1.2.3 Typ QB przeciwwybuchowy, integralny przeciwwybuchowy siłownik zaworu elektrycznego, oznaczenie przeciwwybuchowe to ExdIIBT4Gb. Oznaczenie przeciwwybuchowe typu przeciwwybuchowego i integralnego przeciwwybuchowego siłownika zaworu elektrycznego to ExdIIBT4Gb i Ex dIICT4Gb. Oznaczenie Ex dIIBT4Gb można stosować do warunków użytkowania grupy IIA, IIB poziom T1~T4; oznaczenie Ex dIICT4Gb można stosować do warunków użytkowania grupy IIA, IIB, IIC poziom T1~T4.
1.2.4 Stopień ochrony IP67
1.3 System pracy w skróconym wymiarze czasu, limit czasu wynosi 10 minut;
1.4 Dane techniczne i główne parametry techniczne podano w tabelach 1 i 2.
2. Siłownik zaworu elektrycznego modulacyjnego przeciwwybuchowego
2.1 Zasilanie: 380 V, 50 Hz (inne napięcia i częstotliwości wymagają specjalnego zamówienia)
2.2 Temperatura otoczenia: -40C~+55C.
2.3 Wilgotność względna: mniejsza lub równa 95%.
2.4 Sygnał: Wejście: 4~20mADC; Wyjście: 4~20mADC
2.5 Martwa strefa: 1%~12,5% regulowana.
2.6 Praca: S5 (praca przerywana, z hamulcem elektrycznym), minimalny współczynnik wypełnienia 25%, maksymalna liczba operacji 1200 razy na godzinę.
2.7 Stopień ochrony: IP67
2.8 Ognioodporny znak ognioodpornego siłownika zaworu elektrycznego QB to ExdIIBT4Gb, a ognioodporny znak ognioodpornego siłownika zaworu elektrycznego to ExdIIBT4Gb i Ex dIICT4Gb. Ten z ExdIIBT4Gb może być używany w warunkach IIA, IIB poziom T1~T4 grupa; ten z ExdIICT4Gb może być używany w warunkach IIA, IIB, IIC poziom T1~T4 grupa.
2.9 Dane techniczne i główne parametry techniczne podano w tabelach 3 i 4.
Tego typu przeciwwybuchowy siłownik elektryczny może wytrzymać wewnętrzny wybuch mieszanki palnej, która dostała się do obudowy, bez uszkodzeń i nie spowoduje zapłonu obudowy urządzenia elektrycznego w zewnętrznym środowisku wybuchowym utworzonym przez jeden lub więcej gazów lub oparów przedostających się przez złącza lub otwory w obudowie.
Poziom ochrony przeciwwybuchowej siłownika elektrycznego serii przeciwwybuchowej wynosi: ExdII BT4Gb
Ex - Identyfikacja ognioodporna
B - Wielkość eksplozji, która określa rozmiar (szerokość i odstęp) każdego ognioodpornego złącza siłownika;
Grupa temperatur T4 - oznacza, że dopuszczalna temperatura powierzchni siłownika wynosi 135 stopni
Gb - Poziom ochrony standardowy
Dlaczego dochodzi do eksplozji?
Eksplozja to sytuacja, gdy substancja nagle zmienia się z jednego stanu w drugi poprzez zmiany fizyczne lub chemiczne, uwalniając ogromne ilości energii. Energia uwalniana w szybkim tempie spowoduje gwałtowne uderzenie i uszkodzenie otaczających obiektów.
Istnieją trzy warunki niezbędne do wybuchu: materiał wybuchowy, tlen i źródło zapłonu. Obiektywnie rzecz biorąc, wiele obiektów przemysłowych spełnia warunki wybuchu. Gdy stężenie materiału wybuchowego i tlenu mieści się w granicach wybuchowości, wybuch nastąpi, jeśli będzie istniało źródło wybuchu.
Aby zapobiec eksplozjom, musimy wziąć pod uwagę powyższe trzy niezbędne warunki. Jeśli ograniczymy jeden z niezbędnych warunków, ograniczymy eksplozje.
Sprzęt elektryczny jest również potencjalnym źródłem zapłonu, który może powodować wzrost temperatury powierzchni, wyładowania statyczne lub iskry spowodowane chwilowym prądem podczas pracy maszyny. Z punktu widzenia konstrukcji, ognioodporny sprzęt elektryczny może zamknąć zapaloną mieszankę wybuchową w obudowie, która jest szczególnie wytrzymała i może wytrzymać ciśnienie wybuchu wewnętrznej mieszanki wybuchowej oraz zapobiec rozprzestrzenianiu się mieszanki wybuchowej na zewnątrz obudowy. Dlatego ognioodporny sprzęt elektryczny może zapobiec staniu się potencjalnym źródłem zapłonu.
Tego typu przeciwwybuchowy siłownik elektryczny może wytrzymać wewnętrzny wybuch mieszanki palnej, która dostała się do obudowy, bez uszkodzenia i nie spowoduje zapłonu obudowy urządzenia elektrycznego w zewnętrznym środowisku wybuchowym utworzonym przez jeden lub więcej gazów lub oparów przechodzących przez jakąkolwiek powierzchnię styku lub otwór w obudowie.
Aplikacje
