Hybrydowy siłownik elektryczny wiatrowo-słoneczny wykorzystuje energię słoneczną i energię wiatru do inteligentnego zasilania siłownika przez sterownik w formie uzupełniającej, a jednocześnie ładuje akumulator, aby osiągnąć cel oszczędzania energii i redukcji emisji, rozwiązać problem niewystarczającej produkcji energii słonecznej i promować zrównoważony rozwój w niektórych obszarach.
Energia słoneczna i wiatrowa w dużym stopniu uzupełniają się zarówno pod względem czasowym, jak i geograficznym. Przy złej pogodzie często towarzyszą jej silne wiatry. Kiedy wytwarzanie energii słonecznej nie jest idealne, często dzieje się tak, gdy energia wiatrowa jest obfita. W takim przypadku hybrydowe systemy wytwarzania energii wiatrowej i słonecznej mogą zastąpić tradycyjne wytwarzanie energii słonecznej. system. Hybrydowy system wytwarzania energii wiatrowo-słonecznej charakteryzuje się ochroną środowiska, brakiem zanieczyszczeń, bezobsługowością oraz łatwą instalacją i użytkowaniem.
Budowa i zasada działania hybrydowego systemu zasilania wiatrowo-słonecznego
Hybrydowy system zasilania wiatrowo-słonecznego składa się głównie z turbin wiatrowych, ogniw fotowoltaicznych, sterowników, akumulatorów, falowników, obciążeń AC i DC itp. Złożony system wytwarzania energii odnawialnej integrujący technologię.
(1) Część wytwarzająca energię wiatrową polega na wykorzystaniu turbiny wiatrowej do przekształcenia energii wiatru w energię mechaniczną, przekształceniu energii mechanicznej w energię elektryczną przez generator wiatrowy, a następnie naładowaniu akumulatora przez kontroler i zasilaniu obciążenia przez falownik;
(2) Część wytwarzająca energię fotowoltaiczną wykorzystuje efekt fotowoltaiczny panelu słonecznego do przekształcania energii świetlnej w energię elektryczną, a następnie ładuje akumulator i przekształca prąd stały w prąd przemienny przez falownik w celu zasilania obciążenia elektrycznego;
(3) System inwerterów składa się z kilku inwerterów, które przekształcają prąd stały w akumulatorze na standardowy prąd przemienny AC220v lub AC380V, aby zapewnić normalne użytkowanie urządzeń obciążających prąd przemienny. w tym samym czasie.
Posiada również funkcję automatycznej stabilizacji napięcia, która może poprawić jakość zasilania hybrydowego systemu wytwarzania energii wiatrowo-słonecznej;
(4) Część kontrolna w sposób ciągły przełącza i dostosowuje stan pracy zestawu akumulatorów zgodnie ze zmianami intensywności nasłonecznienia, siły wiatru i obciążenia:
z jednej strony wyregulowana energia elektryczna jest bezpośrednio przesyłana do obciążenia DC lub AC.
Z drugiej strony nadmiar energii elektrycznej jest przesyłany do akumulatora w celu magazynowania.
Gdy wytwarzanie energii nie może zaspokoić potrzeb obciążenia, sterownik przesyła energię elektryczną z baterii do obciążenia, zapewniając ciągłość i stabilność pracy całego systemu;
(5) Część akumulatorowa składa się z wielu akumulatorów, które pełnią jednocześnie dwie funkcje regulacji energii i równoważenia obciążenia w systemie.
Przetwarza energię elektryczną wytwarzaną przez system wiatrowy i system fotowoltaiczny na energię chemiczną i magazynuje ją do wykorzystania w przypadku niewystarczającego zasilania.
Hybrydowy system wytwarzania energii wiatrowo-słonecznej może pracować w trzech trybach w zależności od zmian wiatru i promieniowania słonecznego:
Turbiny wiatrowe dostarczają energię wyłącznie do obciążenia; System wytwarzania energii fotowoltaicznej dostarcza energię do samego obciążenia; Turbiny wiatrowe i fotowoltaiczny system wytwarzania energii wspólnie dostarczają energię do obciążenia.
Porównanie zasilania hybrydowego wiatrowo-słonecznego i pojedynczego zasilania energią
W porównaniu z samą energią wiatrową lub fotowoltaiczną, hybrydowe zasilanie wiatrem i słońcem ma następujące zalety: Wykorzystując komplementarność energii wiatru i energii słonecznej, można uzyskać stosunkowo stabilną moc wyjściową, a system ma wysoką stabilność i niezawodność; przy zapewnieniu tego samego zasilania, pojemność akumulatora energii może zostać znacznie zmniejszona; dzięki rozsądnemu projektowi i dopasowaniu może zasadniczo być zasilany przez hybrydowy system zasilania wiatrowo-słonecznego i nie ma potrzeby uruchamiania rezerwowego źródła zasilania, takiego jak agregat prądotwórczy, który może uzyskać lepsze korzyści społeczne i ekonomiczne.

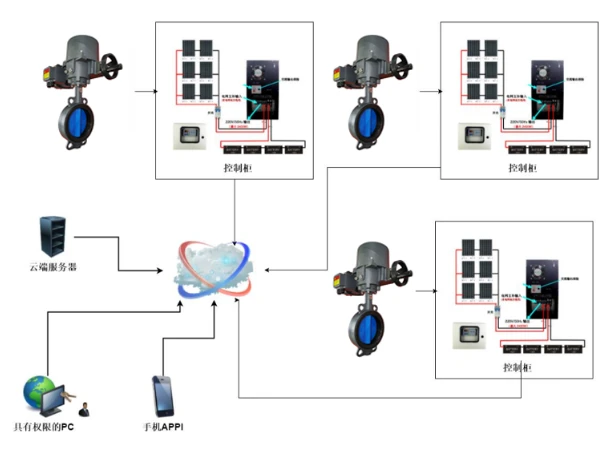

Specyficzne zastosowanie w elektrycznym systemie sterowania zaworami
Ze względu na szerokie zastosowanie zaworów elektrycznych, istnieje również wiele miejsc, w których są one stosowane w odległych obszarach, które nie mają warunków zasilania; komplementarne zasilanie wiatrem i słońcem rozwiązuje problem zasilania całego systemu;
Tryb zasilania: DC24V, DC48V, DC72V;
Inwersja: AC220V i AC380V;
Ze względu na wysoki koszt układu inwertera, wysoki pobór mocy samego inwertera i niską wydajność procesu inwertera, układ zasilania elektrozaworu powinien w jak największym stopniu wykorzystywać zasilanie prądem stałym;
A. Tryb zasilania: hybryda wiatrowa i słoneczna;
B. Liczba włączeń każdego przełącznika: 2-3 razy, jeden przełącznik jest liczony tam iz powrotem, a za każdym razem jest to około 8 minut;
C. Metoda komunikacji bezprzewodowej: 4G;
D. Platforma chmurowa: dostęp do istniejącej platformy chmurowej klienta oraz konkretna metoda połączenia i umowa zostaną omówione osobno; E. Wydajność zasilania: w ciągu 14 kolejnych dni kalendarzowych deszczowych dni system musi działać normalnie;
F. Czujniki skonfigurowane za zaworem: przepływomierz, przetwornik ciśnienia;
Główne elementy wiatrowo-słonecznego hybrydowego systemu wytwarzania energii elektrycznej
