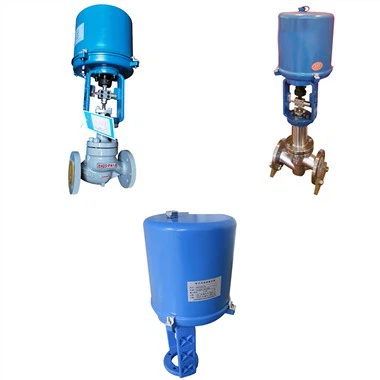

Siłownik elektryczny z obrotem liniowym
Zasada działania przetwornicy częstotliwości
Jako dojrzały produkt, przetwornica częstotliwości była szeroko stosowana w różnych dziedzinach produkcji przemysłowej. Nasza firma z powodzeniem zintegrowała technologię konwersji częstotliwości ze sterowaniem siłownika, zrealizowała funkcje regulacji prędkości, sterowania i momentu obrotowego, a tym samym sterowała zaworem.
Zasada regulacji prędkości konwersji częstotliwości AC
Zgodnie z zasadą działania silnika, prędkość silnika asynchronicznego prądu przemiennego można wyrazić następującym wzorem: n=60f/p(1-s) gdzie n-prędkość silnika: p-biegun silnika pary; f-częstotliwość mocy; s-poślizg. Ze wzoru wynika, że czynnikami wpływającymi na prędkość obrotową silnika są: liczba par biegunów magnetycznych p silnika, poślizg s oraz częstotliwość zasilania f. Zmiana częstotliwości zasilania może realizować regulację prędkości silnika, czyli regulację prędkości konwersji częstotliwości. Realizacja funkcji konwersji częstotliwości: Przyjęto metodę konwersji częstotliwości AC-DC-AC, składającą się głównie z obwodów prostownika i falownika.
Ograniczanie prądu i filtrowanie
Kondensator filtrujący Czk filtruje tętnienia napięcia po prostowaniu i utrzymuje stabilne napięcie przy zmianach obciążenia. Gdy obwód główny jest włączony, chwilowy prąd udarowy jest duży. W celu ochrony elementów obwodu dodano rezystor ograniczający prąd Rv. Po pewnym czasie przechodzi przez obwód sterujący. Zamknij przełącznik i zewrzyj rezystor ograniczający prąd.
Sprostowanie
Trójfazowe zasilanie prądem zmiennym jest prostowane przez mostek prostowniczy dużej mocy w celu przekształcenia napięcia przemiennego w napięcie stałe.
Inwersja (DC-AC) i modulacja szerokości impulsu
Poprzez trójfazowy mostek inwerterowy składający się z lamp przełączających inwerter (IGBT), technologia modulacji szerokości impulsu SPWM w połączeniu ze specjalnymi algorytmami służy do regulacji częstotliwości wyjściowej i napięcia wyjściowego oraz sterowania prędkością, sterowaniem i momentem obrotowym silnika.
Wbudowana zintegrowana przetwornica częstotliwości
Siłownik ma wbudowaną zintegrowaną przetwornicę częstotliwości, która ma więcej funkcji i zalet niż tradycyjne siłowniki, lepszą ochronę zaworu i optymalne sterowanie.
Elastyczna kontrola
Gdy zawór uruchamia się, siłownik pracuje z niską prędkością i wysokim momentem obrotowym; gdy zawór jest bliski pełnego otwarcia i całkowitego zamknięcia, siłownik automatycznie zwolni i ustawi się z niską prędkością, skutecznie unikając wpływu bezwładności na zawór i przedłużając żywotność zaworu
Automatyczne rozpoznawanie kolejności faz zasilania
Dzięki zastosowaniu inteligentnej technologii produkt może automatycznie identyfikować kolejność faz zasilania. Dlatego linia energetyczna może być podłączona do woli, a instalacja i debugowanie są łatwiejsze i szybsze. Dzięki zastosowaniu technologii konwersji częstotliwości można skutecznie uniknąć wpływu wahań częstotliwości zasilania i napięcia na siłownik.
Szybkość i moment otwierania i zamykania są ustawiane niezależnie, a zawór jest optymalnie sterowany
Zgodnie z rzeczywistymi potrzebami kontroli procesu na miejscu, prędkość (wielkość kroku 5 procent) i moment obrotowy (wielkość kroku 10 procent) kierunków otwierania i zamykania można ustawić oddzielnie i niezależnie, aby zaspokoić potrzeby różnych procesów lub różnych operacji etapy i realizować najbardziej optymalny proces sterowania. optymalizacja.
Zastrzeżony i unikalny obwód filtra EMC, skutecznie poprawia zdolność przeciwzakłóceniową
Zastrzeżony obwód filtra EMC, z jednej strony, pozwala uniknąć zakłóceń środowiska zewnętrznego na produkt i poprawić niezawodność produktu; z drugiej strony może uniknąć zanieczyszczenia działania produktu w sieci energetycznej
Liczne zabezpieczenia zapewniają bezpieczeństwo systemu i siłowników oraz chronią silnik przed przegrzaniem
Dzięki czujnikowi kompozytowemu można precyzyjnie wykrywać moment obrotowy, prąd i temperaturę, a także uzyskać skuteczną ochronę przed przetężeniem, przegrzaniem i nadmiernym momentem obrotowym.
Regulowany moment obrotowy i prędkość, zmniejszają zapasy i oszczędzają koszty
Moment odcięcia i prędkość wyjściową można ustawić w szerokim zakresie. W związku z tym tylko niewielka liczba specyfikacji i modeli napędów wieloobrotowych wymaga wyposażenia w odpowiednie skrzynie redukcyjne lub urządzenia napędu liniowego w celu utworzenia siłowników o różnych momentach obrotowych (pchnięciach). Tym samym zmniejszamy stany magazynowe kompletnych części zamiennych do maszyn i części zamiennych
Czujnik Halla
Dwa elementy Halla rozmieszczone pod kątem elektrycznym 90 stopni są zainstalowane na zewnątrz wału silnika, a 24 bieguny magnetyczne są zainstalowane na wale silnika. Silnik generuje 48 impulsów napięcia na obrót, a sygnały impulsów są przetwarzane przez mikroprocesor w celu uzyskania dokładnego przemieszczenia i sterowania. Wiele parametrów, takich jak prędkość i prędkość, wyznaczenie pozycji zostało przeprowadzone, każda zmiana jest wykrywana i zapisywana, na czujnik Halla nie ma wpływu zmiana temperatury otoczenia zewnętrznego, praca jest stabilna i niezawodna, dokładność pomiaru jest wysoka , zdolność przeciwzakłóceniowa jest silna, a żywotność długa i nigdy się nie zużywa.
Funkcja ochrony w połowie drogi
Rzeczywiste położenie siłownika można dokładnie wykryć za pomocą czujnika Halla. Po osiągnięciu ustawionej pozycji, CPU wysyła sygnał pozycji przełącznika przez przekaźnik na płytce przekaźnika sterującego. Po osiągnięciu dwóch położeń krańcowych, całkowicie otwartego lub całkowicie zamkniętego, CPU steruje przetwornicą częstotliwości w celu natychmiastowego odcięcia zasilania silnika, realizując w ten sposób ochronę graniczną.
Dane nie zależą od baterii i mogą być przechowywane przez długi czas
Dzięki zastosowaniu specjalnego przetwarzania i przechowywania danych, dane eksploatacyjne mogą być przechowywane przez długi czas również w przypadku awarii zasilania, realizując trwałe bezpieczeństwo danych. Wbudowany karp elektryczny i superkondensator do przechowywania energii działają tylko wtedy, gdy pokrętło jest obsługiwane, aby zarejestrować zmianę położenia zaworu, gdy zasilanie jest wyłączone. Z drugiej strony służy do sprawdzania aktualnych danych siłownika przy wyłączonym zasilaniu.
