Zawór bramki elektrycznej DZW

DZW Multi Turn Motorized Flange Gate Valve

Przegląd

Seria elektryczna Seria Serii DZW to nowa generacja produktów opracowanych niezależnie przez naszą firmę na podstawie oryginalnych dojrzałych produktów, która poprawia i doskonali strukturę, optymalizuje wydajność ochrony i kluczowe komponenty. Ma zalety kompaktowej struktury, małych rozmiarów, pięknego wyglądu, stabilnej i niezawodnej wydajności. Dobry poziom ochrony może zaspokoić potrzeby różnych projektów: integralny typ on-off, odporny na eksplozję, integralny typ modulujący.

Produkty serii DZW służą do kontrolowania otwierania i zamykania zaworów. Nadaje się do zaworów bramkowych, zaworów kulkowych, zaworów odcinających, zaworów przepony i jego produktów pochodnych do zaworów kulowych, zaworów motylkowych i tłumików itp. Może dokładnie działać zgodnie z instrukcjami sterowania i jest niezbędnym urządzeniem do jazdy dla zaworu w celu zdalnego sterowania, scentralizowanej kontroli i automatycznej kontroli.

Cechy siłowników elektrycznych

Ten serial elektryczny siłownik zaworów ma następujące funkcje:

• Kompaktowa i solidna konstrukcja, lekka.

• Szeroki zakres zmienności momentu obrotowego (wiele skrętów: 100-3500 nm).

• Twarda anodowana aluminiowa obudowa wewnątrz i na zewnątrz z zewnętrzną powłoką farbą o wysokiej temperaturze do stosowania przeciwko ciężkim środowisku przemysłowym.

• Obudowa wykorzystuje uszczelki promieniowe i O-ring, które zapewniają ochronę wodoodpornej IP67 i opcjonalnego wodoszczelnego LP68.

• Standard LSO5211.

• Automatycznie identyfikuje i koryguje fazy. Automatyczna ochrona awarii fazy chroni bezpieczeństwo sprzętu.

• Niezawodny mechaniczny system wykrywania momentu obrotowego zapewniającej bezpieczne działanie w warunkach przeciążenia.

• Okno i wskaźnik o dużych rozmiarach zapewnia lepsze wskazanie położenia z odległości.

• Liczba lokalnych opcji kontroli pozycji w celu zapewnienia łatwego uruchomienia i działalności w terenie.

Parametry techniczne

Zasilanie konwencjonalne: 380 V/220VAC

Sygnał sterujący: wejście analogowe 4 ~ 20 mA, kompatybilne z pilotem PLC

Zakres temperatur: -40C +80 c (obsługa modeli specjalnych -40C +540 c)

Ochrona: IP67

Ciśnienie nominalne: PN2,5-300 (typ wysokiego ciśnienia obsługuje uszczelnienie samozachowawcze)

Obowiązująca średnica: DN15-1800 mm (odpowiednie dla różnych rurociągów przemysłowych)

Rodzaj siłownika: inteligentny siłownik elektryczny dzw

Czas otwierania i zamykania: konwencjonalny cykl otwierania i zamykania modelu mniejszy lub równy 10 minut (mniejszy lub równy 30 minut dla modeli specjalnych)

Obowiązujące pożywki: woda, para, olej, mocne pożywki utleniające (takie jak kwas azotowy), gazy zawierające pył, takie jak mocznik, żrące płyny chemiczne (potrzeba wyboru zbiorników zaworów odpowiednich materiałów)

Moduł wyświetlania: Pełny chiński interfejs LCD, obsługuje nieinwazyjne debugowanie i zdalne sterowanie w podczerwieni

Funkcja ochrony: ochrona utraty faz, automatyczna korekcja sekwencji fazowej, wyłączenie przeciążenia

Podwójne użycie latarki: W nagłych wypadkach koło ręczne można przełączyć na obsługę ręczną

Zdalny interfejs: standardowy protokół RS485/MODBUS (obsługiwany przez niektóre modele)

Struktura produktu

DZW Multi Turn Electric Actuator

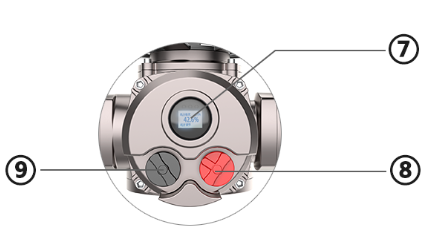

Control unit

1. Boxa terminala

Niezależna uszczelniona skrzynka terminala zapewnia integralność uszczelniającą część elektrycznego siłownika elektrycznego podczas wykonywania okablowania na miejscu, i spełnia wymagania odporne na eksplozję produktu.

2. Zapieczętowana struktura

Siłownik przyjmuje podwójną strukturę projektową, aby upewnić się, że siłownik jest całkowicie wodoodporny i odporny na kurz; Standardowa ocena ochrony produktu to IP67, a najwyższa ocena może osiągnąć IP68.

3. Transmisja mocy

Transmisja mocy siłownika wykorzystuje mechanizm precyzyjnego redukcji składający się z brązowego śladu ze stopu i zegarowego robaka ze stopu stopowego. Przekładnia robaków i robak działają osobno w smaru, który jest odpowiedni dla maksymalnej temperatury otoczenia różnią się i maksymalizuje żywotność usług.

4. Interfejs wyjściowy

Kołnierz siłownika jest zgodny ze standardami ISO5210/5211 (GB12222/12223), a także zapewnia interfejsy kołnierza, które są zgodne z standardami JB2920 i można go specjalnie dostosować zgodnie z wymaganiami klienta.

5. Przeciwko korozji Shell

Zewnętrzna powierzchnia siłownika jest pomalowana specjalną farbą aluminium z twardą farbą i silną przyczepnością. Ma silną odporność na promieniowanie UV, odporność na korozję i wysoką pełnię, które mogą kompleksowo poprawić życie usługowe i właściwości samoczyszczącego powłoki i nadaje się do różnych trudnych środowisk produkcyjnych.

6. Silnik

Silnik przyjmuje niską bezwładność i silnik o wysokim momencie obrotowym, który może szybko osiągnąć szczyt momentu obrotowego po uruchomieniu silnika, i prawie nie ma ruchu, gdy nie jest podekscytowany; W silniku występuje dokładny czujnik temperatury, a granica nadmiernej temperatury jest ustawiana przez system sterowania, aby uniknąć uszkodzeń spowodowanych przegrzaniem silnika.

7. Interfejs LCD

Interfejs LCD może wyświetlać informacje tekstowe, elementy graficzne i charakterystykę siłownika.

8. Wybór trybu sterowania

Przełącznik selektywny „zdalny”-„stop”-„lokalny” zainstalowany na lokalnym urządzeniu operacyjnym może być używany do konfigurowania pracy zdalnej (zdalny sterowanie) lub operacji lokalnej (sterowanie lokalnym) lub tryb zatrzymania . 9. Operacja elektryczna Wyłącznik operacyjny „Otwórz”-„Zamknij” zainstalowane na lokalnym urządzeniu operacyjnym można użyć do otwarcia lub zamykania lokalnego akttuatora.

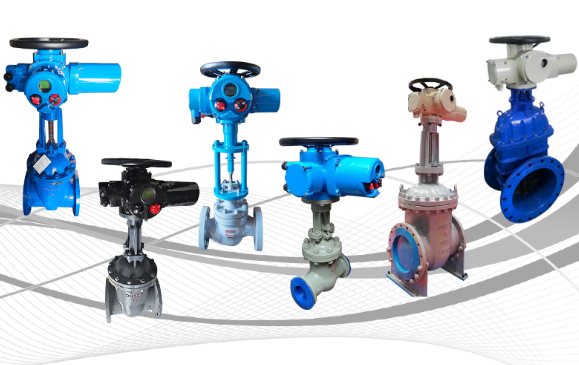

Motorized Gate Valve

Standardowe specyfikacje

Ocena ochrony	Standardowy IP67
Zasilacz	Trójfazowa AC380V --- 460V 50/60 Hz jednofazowa: AC110V-AC220V DC24V AC24V 50/60 Hz
Cykl pracy (on-off)	S2-15 minut
Cykl pracy (modulowanie)	S4, 25%
Ocena izolacji	F
Metoda kontroli	Kontrola lokalna/DCS/FCS (System sterowania Fieldbus)
Ochrona motoryczna	Przegrzanie/przeciążenie i zwarcie/natychmiastowa ochrona hamulca odwrotnego/elektronicznego
Ochrona momentu obrotowego	Mechaniczna ochrona momentu obrotowego/elektronicznego
Ochrona przed dżemem	Zakładanie ochrony przegrzania
Błąd powtarzalności	Mniejsze lub równe ± 1%
Podstawowy limit błędu	Mniej niż 1%
Ustawienie strefy martwej	0,1% -9,9% regulowane
Powłoka zewnętrzna	Farba o wysokiej temperaturze
Temperatura otoczenia	Standard: -20-+60 stopień opcjonalny: -40-+70
Wilgotność otoczenia	90%RH MAX (niekondensowanie)
Ocena odporna na eksplozję	Exdi, Exdib II BT4, Exdib II CT4 (IECEX/ATEX)
Funkcje	Chińskie / angielskie okno wyświetlacza LCD i funkcja operacji lokalnej Sekwencja samofazowa identyfikacja i ochrona od rozłączania fazy Ustawienie i kontrola w podczerwieni Technologia samodiagnozy winy MODBUS RTU, PROFIDBUS DP, HART, FF, Devicene (opcjonalnie)
Sygnał	Odp.: Zdalny pasywny suchy kontakt, krótki impuls sygnałowy (cale) B: Zdalny pasywny suchy kontakt, długowy impuls sygnałowy (trzymaj) C: aktywny sygnał DC24V D: Aktywny sygnał AC220V E: zdalny sygnał DC4-20MA
Sygnał sprzężenia zwrotnego	Odp.: Otwórz, zamykaj sygnał B: Sygnał usterki C: Sygnał pozycji zaworu (DC4-20MA, DC1-5V, DC0-10V) D: Sygnał zdalnego sterowania

Elektryczne i kontrolne

Metody kontroli

Kontrola lokalna: Opera przycisku, operacja ustawiona w podczerwieni

DCS

Zdalne sterowanie przełączaniem: pasywny suchy kontakt, DC24V

Zdalna kontrola analogowa: DC4-20MA

Kontrola ESD

Przerywana kontrola operacji

Kontrola dwóch drutów

FCS (System sterowania Fieldbus)

Sygnał wyjściowy

Typ Off

6 zestawów wyjściowych sygnałów kontaktowych, opcjonalne, definiowalne kontakty

Specjalne dostosowanie: Wyjście sygnału kontaktowego 4-punktowego

Typ autobusu

Typ modulujący

6 zestawów wyjściowych sygnałów kontaktowych, opcjonalne, definiowalne kontakty

Analogowa informacja zwrotna: DC 4-20MA

product-586-86

Funkcja kontroli magistrali:

Moduł komunikacyjny przyjmuje niezależną strukturę łączącą się na płycie głównej, aby zaspokoić potrzeby różnych mediów komunikacyjnych i różnych systemów protokołów komunikacyjnych. Obecnie obsługiwane protokoły komunikacyjne obejmują Modbus RTU, Profibus-DP V0/DP V1, HART, FF, Devicene (opcjonalnie).

Funkcja zdalnego sterowania w podczerwieni:

Siłownik korzysta z zaawansowanej technologii zdalnego sterowania w podczerwieni, która umożliwia dialog ludzki za pośrednictwem zapieczętowanego okna dialogowego bez otwierania osłony siłownika. Nawet w niebezpiecznych sytuacjach wewnętrznie bezpieczny zdalny sterowanie może bezpiecznie wykonać ustawienie parametrów i zdalne działanie siłownika.

Precyzyjny pomiar i ochrona momentu obrotowego

Profesjonalnie zaprojektowany system pomiaru momentu obrotowego w celu zapewnienia ochrony przeciążenia siłownika i monitorowania zmian momentu obrotowego zaworu:

(Standardowa konfiguracja)Mechaniczny pomiar momentu obrotowego: Tradycyjny mechanizm wyzwalający moment obrotowy mechaniczny ma zalety dojrzałości, stabilności i niezawodności. Zoptymalizowaliśmy i zaktualizowaliśmy go na podstawie oryginalnego momentu obrotowego, dzięki czemu urządzenie momentu obrotowe jest bardziej wrażliwe, a jego żywotność usług znacznie się poprawi.

(Fakultatywny)Pomiar momentu obrotowego elektronicznego: Wykrywając prąd w czasie rzeczywistym, napięcie i strumień magnetyczny silnika oraz współpracując z mikrokontrolerem w celu uzyskania kompleksowych obliczeń, uzyskuje się dokładny moment wyjściowy i osiąga się ciągły pomiar; Ten system nie musi rozważać zużycia mechanicznego, co poprawia niezawodność systemu.

Pomiar i ochrona silnika

Zmokanie: Gdy temperatura silnika przekracza wartość ochrony ustawionej przegrzania, silnik jest zabroniony, a komunikat alarmowy o przegrzaniu silnika jest wyświetlany. Przeciążenie i zwarcie: obwód został zaprojektowany z precyzyjnym układem konwersji napięcia ADI, aby spełnić dokładny pomiar szerokiego zakresu zmian prądu; Przeciążenie charakterystyki przeciw opóźnieniu i ochrona zwarcia spełniają odpowiednie standardy.

Natychmiastowa ochrona odwrotna: Korzystając z natychmiastowej technologii kontroli opóźnienia odwrotnego, gdy siłownik odbiera sygnał operacyjny odwrotnego podczas pracy, system sterowania najpierw wyłączy się, a następnie wykona odwrotne działanie po opóźnieniu, aby zapobiec uszkodzeniu mechanicznych części transmisji.

Hamulec elektroniczny: Modulujący siłownik elektryczny zapewnia, że zawór zatrzymuje się w pozycji ustawionej zaworu poprzez ustawienie strefy martwej i hamulca elektronicznego.

Płyta połączenia

Connection plate

WCIĄGNIK

Electric hoist

Dane techniczne

Model	Moment obrotowy	Obracanie prędkość (RPM)	Moc motoryczna (KW)	Prąd znamionowy (a)	Współczynnik ręczny	Maksymalny łodyga średnica (MM)	Waga (Kg)
Fryz10	100	18	0.25	1.6	1:80	28	25
		24	0.25	1.9	1:60
		36	0.37	2.2	1:40
		48	0.55	2.8	1:30
		72	0.75	4.1	1:40
		96	1.1	6.5	1:30
Fryz15	150	18	0.37	2.2	1:80	28	28
		24	0.37	2.5	1:60
		36	0.55	2.8	1:40
		48	0.55	3.1	1:30
		72	1.1	6.5	1:40
		96	1.5	7.9	1:30
Fryz20	200	18	0.55	2.8	1:80	40	30
		24	0.55	3.1	1:60
		36	0.75	4.1	1:40
		48	0.75	4.7	1:30
		72	1.5	7.9	1:40
		96	2.2	12.6	1:30
Fryz30	300	18	0.55	2.8	1:80	40	31
		24	0.75	4.1	1:60
		36	1.1	6.5	1:40
		48	1.1	7.2	1:30
		72	2.2	12.6	1:40
Fryz45	450	24	1.1	6.5	1:60	48	47
		36	1.5	7.9	1:40
		48	2.2	12.6	1:30
		72	3	13.5	1:40
Fryz60	600	24	1.5	7.9	1:60	48	50
		36	2.2	12.6	1:40
		48	2.2	13.1	1:30
		72	4.0	15.2	1:40
Fryz90	900	24	2.2	12.6	1:60	60	65
		40	3.0	13.5	1:36
		48	4.0	15.2	1:30
Fryz120	1200	24	3.0	13.5	1:60	60	69
Fryz120	1200	40	4.0	15.2	1:36	60	69
Fryz180	1800	18	4.0	15.2	1:80	70	150
Fryz180	1800	36	5.5	17.1	1:40	70	150
Fryz250	2500	18	5.5	17.1	1:80	70	162
Fryz250	2500	36	7.5	19.6	1:40	70	162
Fryz350	3500	18	5.5	19.6	1.80	80	171

Wymiary

Fryz Multi-Turn Electric Sitator

FRYZ multi-turn electric actuator

Model	L	L1	H	H1	d2	F1	F2	φD
Fryz10-15	382	228	233	87	45	150	203	300
Fryz20-30	435	278	248	90	39	157	210	350

Model	H	L	L1	L2	L3	L4	φD
Fryz45-60	338	708	335	401	305	115	250
Fryz90-120	347	795	390	423	312	135	250
Fryz180-250	408	825	445	462	347	165	350
Fryz350	408	905	530	462	347	165	350

Wymiary połączenia

Fryz Multi-Turn Electric Sitator

FRYZ multi-turn electric actuator

Typ momentu obrotowego

Model	Kod kołnienia	D	D1	D2	d2	d1	h	h1	f	b	n-d
Fryz5-15	2	145	120	90	45	30	8	2	5	12	4-M10
Fryz5-15	2(I)	115	95	75	39	26	6	2	5	10	4-M8
Fryz20-30	3	185	160	125	58	42	10	2	5	15	4-M12
Fryz20-30	3(I)	145	120	90	45	30	8	2	5	12	4-M10
Fryz45-60	4	225	195	150	72	50	12	2	5	20	4-M16
Fryz90-120	5	275	235	180	82	62	14	2	5	25	4-M20
Fryz90-120	5(I)	230	195	150	72	50	12	2	5	20	4-M16
Fryz180-250	7	330	285	220	98	72	16	3	6	30	4-φ27
Fryz350-500	8	380	340	280	118	82	20	3	6	35	8-φ22

Typ ciągu

Model	Kod kołnienia	D	D1	D2	D1 Max.	n-d	L	f
Fryz5-15	F10	125	102	70	T28	4-M10	40	3
Fryz20-30	F14	175	165	100	T40	4-M16	55	4
Fryz45-60	F16	210	254	130	T48	4-M20	70	5
Fryz90-120	F25	300	298	200	T60	8-M16	90	5
Fryz180-250	F30	350	356	230	T70	8-M20	130	5
Fryz350-500	F35	415	102	260	T80	8-M30	130	5
