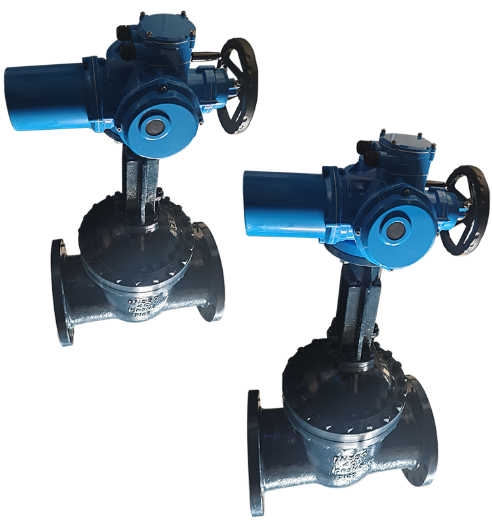

Zawór bramki elektrycznej
Przegląd
Wśród różnych rodzajów zaworów zawory bramkowe są najczęściej używane. Zawór bramki odnosi się do zaworu, którego element zamykający (płyta bramka) porusza się wzdłuż pionowego kierunku osi kanału. Służy głównie do odcięcia medium na rurociągu, to znaczy jest używany w pełni otwarty lub w pełni zamknięty. Zasadniczo zawory bramkowe nie mogą być używane do regulacji przepływu. Można go zastosować do niskiej temperatury i niskiego ciśnienia, a także wysokiego temperatury i wysokiego ciśnienia, i może być stosowany do różnych pożywek w zależności od różnych materiałów zaworu. Jednak zawory pośrednie na ogół nie są używane w rurociągach transportowych mediów, takich jak błoto. Zawór bramy ma następujące zalety:
① Mała odporność na płyn.
② Moment wymagany do otwarcia i zamknięcia jest niewielki.
③ Można go stosować w rurociągach sieciowych, w których medium przepływa w obu kierunkach, co oznacza, że kierunek przepływu medium nie jest ograniczony. ④ Po całkowitym otwarciu powierzchnia uszczelniająca jest mniej erodowana przez medium robocze niż zawór stop.
⑤ Struktura ciała jest stosunkowo prosta, a proces produkcji jest dobry.
⑥ Długość struktury jest stosunkowo krótka. Ponieważ zawory bramkowe mają wiele zalet, są one używane w szerokim zakresie aplikacji. Zasadniczo zawory bramkowe są używane jako urządzenia do odcinania pożywki w rurociągach o średnicy większej lub równej DN50. Nawet na niektórych rurociągach o małej średnicy (takich jak DN15 ~ DN40) niektóre zawory bramkowe są nadal zachowane.
Zawory bramowe mają również pewne niedociągnięcia, głównie:
① Ogólny rozmiar i wysokość otwarcia są duże, a wymagana przestrzeń instalacyjna jest również duża.
② Podczas procesu otwierania i zamykania występuje względne tarcie między powierzchniami uszczelnienia, co powoduje większe zużycie, a nawet zarysowania w wysokich temperaturach.
③ Zasadniczo zawory bramkowe mają dwie pary uszczelniające, co stanowi pewne trudności z przetwarzaniem, szlifowaniem i konserwacją.
④ Czas otwarcia i zamknięcia jest długi. Zawory bramkowe mają różne typy strukturalne. Główną różnicą jest typ strukturalny zastosowanych elementów uszczelniających. Zgodnie ze strukturą elementu uszczelnienia zawory bramkowe są często podzielone na kilka różnych rodzajów, a najczęstszymi formami są równoległe zawory bramkowe i zawory klinowe; Zgodnie ze strukturą trzonu zastawki można go również podzielić na podnoszenie łodygi (rosnącego łodygi) i obrotowego zaworu bramowego STEM (nie rosnącego łodygi).
Skład produktu
Przez długi czas ogólne zawory bramy stosowane na rynku są zwykle wyciekające i podatne na rdzę. Nasza firma wprowadza zagraniczną technologię w celu produkcji zaworów bramkowych miękkich. Przezwycięży wady zwykłych zaworów bramkowych, takich jak złe uszczelnienie, elastyczne zmęczenie i łatwe rdzewieństwo. Zawór bramki z uszczelką miękkiej jest zamiennym produktem tradycyjnego zaworu bramkowego. Używa elastycznej płyty bramkowej, aby zrekompensować niewielkie odkształcenie, aby osiągnąć dobry efekt uszczelnienia. Zawór ma znaczące zalety, takie jak przełączanie światła, niezawodne uszczelnienie, dobra pamięć elastyczna i długa żywotność. Można go szeroko stosować, jest stosowany jako regulacyjne i przechwytujące urządzenie do nalewania w rurociągach płynnych, takich jak woda z kranu, ścieki, budownictwo, żywność, energia elektryczna, medycyna, metalurgia, tekstylia i systemy energetyczne.
Blokowanie zamiennego zaworu bramki uszczelnienia siedzenia
Specjalny odporny zawór uszczelniający siedzisko do ochrony przeciwpożarowej
Repililnt Siet Feed Gate zawór bramki uszczelnia
Formularz złącza
Formularze końcowe: Wyniesiony kołnierz twarzy, kołnierz pełnego płaszczyzny, kołnierz połączenia pierścienia, połączenie końcowe spawania tyłka, połączenie gwintowane, połączenie ze spoiną i połączenie połączone itp., I można go również dostosować zgodnie z wymaganiami klienta. Końce spoiny są wytwarzane zgodnie z ASME B16.25 i wymagają od użytkownika zapewnienia grubości ściany rury.
Średnia uszczelka kołnierzowa dla maski zaworu przykręconego
Typ bramy
Samozwańczy maska zaworów
Standardowa struktura pakowania
Zawór jest zaprojektowany, wyprodukowany i testowany w celu osiągnięcia niskiego wycieku 50PPMVOC jako standardu. W tym artykule dotyczy wszystkich stalowych i kute stalowe zawory bramy, z wyjątkiem specjalnych wymagań użytkownika. Zwiększając tolerancję o średnicy trzonu zaworu i ściśle kontrolując prostość łodygi zaworu i gładkość powierzchni pakowania, zapewniamy długoterminowe niskie wycieki trzonu zaworu.
Dynamiczna struktura pakowania obciążenia
Forma pakowania łodygi zaworu z sprężyną motyla. Ta forma jest używana głównie w miejscach, w których zawór często wymaga przełączania lub pod wyższymi zmianami temperatury i ciśnienia, aby zmniejszyć częste regulacje gruczołu pakowania, aby zrekompensować zużycie pakowania. Dynamiczne opakowanie obciążenia Projekt zapewnia ciągłą kompresję pakowania, aby zapewnić dobrą wydajność uszczelnienia w długoterminowych i zmieniających się środowiskach operacyjnych. Różne typy i materiały wypełniaczy można dostarczyć zgodnie z wymaganiami klientów.
Pierścień dystansowy
Połączenie pakowania na górze i na dole pierścienia dystansowego może skutecznie kompresować pakowanie. Gdy ciecz/gaz nie może wyciekać, ta struktura służy do wstrzykiwania tłuszczu do smarowania upakowania lub odzyskania wycieku w obszarze trzonu zaworu.
Pieczęć wodna
Pakowanie jest zaprojektowane jako struktura uszczelniająca wodę, a wodę z ciśnieniem 0. 6-1. 6 MPa jest wprowadzany do interfejsu. Tarcie jest małe, a uszczelnienie jest dobre. Może odizolować system od atmosfery i zapewnić dobrą szczelność powietrza.
