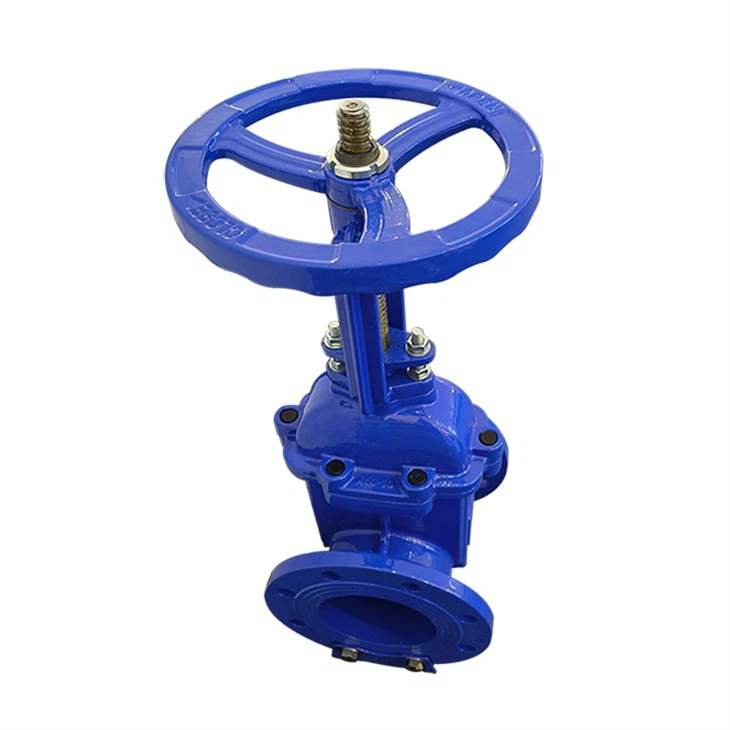

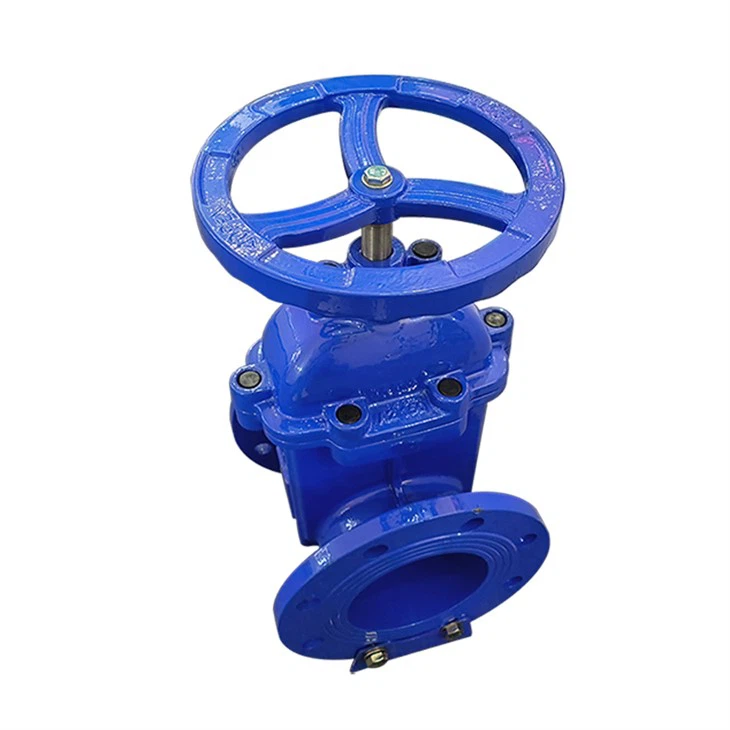

Ręczny zawór bramy
Zawór bramki to zawór, którego część zamykająca bramka porusza się w kierunku pionowym wzdłuż linii środkowej przejścia. Zasadniczo składa się z korpusu zaworu, siedzenia zaworu, łodygi zaworu, bramy, maski zaworu i pierścienia uszczelniającego. Można go przekształcić w różne elektryczne zawory bramy i zawory bramki pneumatycznej poprzez wyposażenie urządzenia transmisyjnego i zaworu bramkowego. Może być używany tylko do pełnego otwierania i pełnego zamykania w rurociągu i nie można go używać do regulacji i dławiania.
Zasada pracy
Brama zaworu bramkowego porusza się liniowo z łodygą zaworu. Zwykle na łodydze podnoszenia znajduje się nici trapezoidalne. Przez nakrętkę u góry zaworu i rowka przewodnika na korpusie zaworu, ruch obrotowy jest przekształcany w ruch liniowy, to znaczy moment obrotowy obróbki jest przekształcany w ciąg operacyjny.
Zamknięte
Powierzchnia uszczelniająca może być uszczelniona tylko przez średnie ciśnienie, to znaczy powierzchnia uszczelniająca bramy jest dociśnięta do siedzenia zaworu po drugiej stronie średniego ciśnienia, aby zapewnić uszczelnienie powierzchni uszczelniającej. To jest samowystarczalne. Większość zaworów bramkowych wykorzystuje wymuszone uszczelnienie, to znaczy, gdy zawór jest zamknięty, brama jest zmuszona dociśnięcie do siedzenia zaworu przez siłę zewnętrzną, aby zapewnić uszczelnienie powierzchni uszczelnienia.
Otwarte
Gdy wysokość podnoszenia bramki jest równa 1: 1 razy średnicy zaworu, przejście płynu jest całkowicie odblokowane, ale tej pozycji nie można monitorować podczas pracy. W rzeczywistości górna część łodygi zaworu jest używana jako znak, to znaczy pozycji, w której nie można go otworzyć, jako jego w pełni otwarta pozycja. Aby rozważyć zjawisko blokujące spowodowane zmianami temperatury, zwykle jest ono otwierane do górnej pozycji, a następnie odwrócone 1/2-1 obróć jako w pełni otwartą pozycję zaworu. Dlatego w pełni otwarta pozycja zaworu jest określana przez położenie bramy (tj. Udar).
Zasada zaworu bramkowego
Jak sama nazwa wskazuje, zawory elektryczne wykorzystują siłowniki elektryczne do kontrolowania zaworów bramkowych. Są one głównie podzielone na górne i dolne części. Górna część jest siłownikiem elektrycznym, a dolna część to zawór bramki. Siłownik i zawór bramki są podłączone, a siłownik elektryczny kontroluje zawór bramki, aby otworzyć i zbliżać się do osiągnięcia środka rurociągu. Zawory bramkowe są na ogół odpowiednie na okazje i są zwykle otwarte i zamknięte zawory. Jeśli warunki pracy wymagają regulacji, elektrycznych zaworów sterujących, elektrycznych zaworów kulowych, elektrycznych zaworów motyla, elektrycznych zaworów kulkowych itp.
Metody debugowania
Po podłączeniu zaworu podłącz przewody zewnętrzne zgodnie z zewnętrznym schematem okablowania. Zwróć szczególną uwagę na to, czy sygnał wejściowy jest sygnałem prądowym, czy sygnałem napięcia. Nie można ich mieszać. Sygnały dodatnie i ujemne nie można niepoprawnie połączyć. Użytkownicy mogą sprawdzić i debugować jeden po drugim zgodnie z następującymi metodami. Dostosuj mechaniczny limit siłownika elektrycznego: Dostosowanie limitu mechanicznego polega na uczynieniu siłownika działającym tylko w mechanicznym zakresie górnej i dolnej granicy, aby uniemożliwić nadmiernemu ograniczaniu siłownika i spowodowanie niebezpieczeństwa lub uszkodzeniu zaworu. Jak pokazano na rysunku, dostarczane są odpowiednio dźwignia oraz górne i dolne ograniczenia. W stanie zerowej pozycji dolna część ograniczenia powinna być blisko lub blisko dźwigni od dołu, aby uniemożliwić nadmiernemu ograniczeniu siłownika. Jeśli odchylenie jest duże, nakrętkę zaciskającą można rozluźnić, a blok stop można przenieść do odpowiedniej pozycji, a odpowiadającą nakrętkę można dokręcić; W stanie pełnego pozycji górne zatrzymanie ograniczenia powinno być blisko lub blisko dźwigni od góry, aby uniemożliwić nadmiernemu ograniczaniu siłownika. Jeśli odchylenie jest duże, nakrętkę zaciskającą można rozluźnić, a blok stop można przenieść do odpowiedniej pozycji, a odpowiadającą nakrętkę można dokręcić. Gdy zasilanie nie jest podłączone, proces debugowania może użyć koła ręcznego do ręcznego otwarcia siłownika na zerową pozycję i pełną pozycję wymaganego zaworu, a następnie dokonać odpowiednich korekt. Siłownik można również dostosować do stanu ręcznego elektrycznego, gdy moc jest włączona, a siłownik może być otwarty na wymaganą pozycję zerową i pełną pozycję przez klawisze w górę lub w dół na wyświetlaczu. Jeśli siłownik nie porusza się, gdy klawisz w górę lub w dół jest naciśnięty podczas procesu początkowego, dzieje się tak z powodu ograniczenia przełącznika granicznego.
Zastosowania
