Zasuwa z miękkim uszczelnieniem
Przegląd produktów
Częścią otwierającą i zamykającą zasuwę z miękkim uszczelnieniem jest płyta zasuwy. Kierunek ruchu płyty zasuwy jest prostopadły do kierunku przepływu płynu. Zasuwę można jedynie całkowicie otworzyć i całkowicie zamknąć, nie można jej regulować ani dławić. Brama posiada dwie powierzchnie uszczelniające. Dwie powierzchnie uszczelniające najczęściej stosowanego modelu zasuwy tworzą kształt klina. Kąt klina zmienia się w zależności od parametrów zaworu. Średnica nominalna wynosi DN50 ~ DN1200, a temperatura robocza jest mniejsza lub równa 120 stopni. Płyta zasuwy miękko uszczelniającej jest integralnie wyłożona gumą, a funkcja kompensacji odkształceń gumy zapewnia szczelne uszczelnienie i brak wycieków. Produkt ma szeroki zakres zastosowań i może być stosowany na rurociągach w różnych warunkach pracy w metalurgii, węglu, energetyce, przemyśle naftowym, chemicznym, farmaceutycznym, ochronie środowiska, uzdatnianiu wody i innych gałęziach przemysłu o temperaturach roboczych -20~ 120 stopni do odcięcia lub podłączenia mediów rurociągowych.
Aplikacje
Zasuwy z miękkim uszczelnieniem dzielą się na dwa typy: zasuwy z miękkim uszczelnieniem z otwartym trzpieniem i zasuwy z miękkim uszczelnieniem z niewznoszącym się trzpieniem. Zwykle na drążku podnoszącym znajduje się gwint trapezowy. Poprzez nakrętkę znajdującą się pośrodku zasuwy oraz rowek prowadzący na korpusie zaworu następuje zamiana ruchu obrotowego na ruch liniowy, czyli moment roboczy zostaje zamieniony na ciąg roboczy. Gdy zawór jest otwarty, a wysokość podnoszenia płyty zasuwy jest równa 1:1 średnicy zaworu, kanał płynowy jest całkowicie drożny, ale podczas pracy nie można monitorować tego położenia. W praktyce górna część trzpienia zaworu służy jako oznaczenie, czyli położenie, które nie otwiera się, jako położenie całkowicie otwarte. Aby uwzględnić zjawisko blokowania spowodowane zmianami temperatury, zawór jest zwykle otwierany do pozycji górnej, a następnie cofany o 1/2-1 obrotu do pozycji całkowicie otwartej. Dlatego o całkowitym otwarciu zaworu decyduje położenie zasuwy (tj. skok). Zawór tego typu powinien być zasadniczo montowany w rurociągu poziomo.
Standardowa jakość
1. Materiał korpusu zaworu powinien składać się głównie z żeliwa, staliwa, stali nierdzewnej i stali 316L. Należy podać gatunek oraz rzeczywiste dane z badań fizycznych i chemicznych żeliwa.
2. Materiał trzpienia zaworu powinien być wykonany ze stali nierdzewnej (2CR13). Zawory o dużej średnicy powinny mieć również trzpienie osadzone w stali nierdzewnej.
3. Materiałem nakrętki jest odlewany mosiądz aluminiowy lub odlewany brąz aluminiowy, a jego twardość i wytrzymałość są większe niż trzpienia zaworu.
4. Twardość i wytrzymałość materiału tulei trzpienia zaworu nie powinna być większa niż trzpienia zaworu i nie powinien powodować korozji elektrochemicznej trzpienia zaworu i korpusu zaworu po zanurzeniu w wodzie.
Materiał powierzchni uszczelniającej
①Zasuwy z miękkim uszczelnieniem są dostępne w różnych kategoriach, z różnymi metodami uszczelniania i wymaganiami materiałowymi;
② W przypadku zwykłych zasuw klinowych należy wyjaśnić materiał, metodę mocowania i metodę szlifowania miedzianego pierścienia;
③Dane z badań fizycznych, chemicznych i higienicznych miękko uszczelnionych zasuw i materiałów gumowych okładzin płyt zaworowych;
Uszczelnienie wału zaworu
① Ponieważ zasuwy miękko uszczelniające w sieci rurociągów zwykle otwierają się i zamykają rzadko, uszczelnienie musi pozostać nieaktywne przez kilka lat, nie starzeje się, a efekt uszczelnienia utrzymuje się przez długi czas;
② Uszczelnienie zaworu powinno również zapewniać trwałe działanie uszczelniające, jeśli wytrzymuje częste otwieranie i zamykanie;
③W świetle powyższych wymagań uszczelnienie wału zaworu nie powinno być wymieniane przez cały okres użytkowania lub dłużej niż dziesięć lat;
④ Jeżeli konieczna jest wymiana uszczelnienia, projekt zaworu pneumatycznego powinien uwzględniać środki umożliwiające jego wymianę pod ciśnieniem wody.

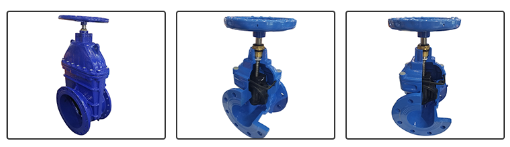

Wyświetlacz produktu
