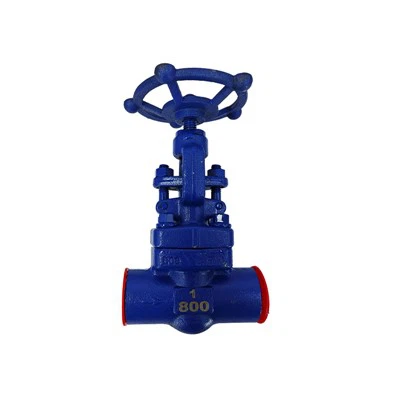

ręczny zawór kulowy
Zasada działania zaworu kulowego
Mówiąc najprościej, zasada działania zaworu kulowego polega na wykorzystaniu momentu obrotowego trzpienia zaworu do wywarcia nacisku w dół na powierzchnię uszczelniającą i poleganiu na ciśnieniu trzpienia zaworu w celu dokładnego dopasowania powierzchni uszczelniającej dysku zaworu i powierzchni uszczelniającej gniazda zaworu, aby zapobiec dopływu medium lub do regulacji natężenia przepływu medium. Część otwierającą i zamykającą zaworu kulowego stanowi cylindryczna tarcza zaworu, powierzchnia uszczelniająca jest płaska lub stożkowa, a tarcza zaworu porusza się liniowo wzdłuż linii środkowej płynu. Tryby ruchu trzpienia zaworu obejmują typ pręta podnoszącego (trzpień zaworu unosi się i opada, pokrętło nie podnosi się i nie opada) oraz typ pręta podnoszącego i obrotowego (pokrętło i trzpień zaworu obracają się i wznoszą razem oraz nakrętka jest osadzona na korpusie zaworu). Zawór kulowy jest zaworem z wymuszonym uszczelnieniem, więc gdy zawór jest zamknięty, należy przyłożyć ciśnienie do dysku zaworu, aby powierzchnia uszczelniająca nie przeciekała.
Zasada działania zaworu kulowego
Zakładamy, że jest rura z pokrywą. Woda wpływa od dołu rury i wypływa w kierunku wylotu rury. Pokrywa rury wylotowej odpowiada elementowi zamykającemu zaworu odcinającego. Jeśli ręką podniesiesz osłonę rury do góry, woda wypłynie. Zakrycie rury zatrzyma przepływ wody, co odpowiada zasadzie działania zaworu kulowego.
Zawór kulowy obraca pokrętło, aby podnieść i opuścić trzpień zaworu, powodując ruch tarczy zaworu liniowo równolegle do kierunku przepływu medium, aby osiągnąć cel otwierania i zamykania. Pokrętło obraca się w kierunku zgodnym z ruchem wskazówek zegara, a czynnik roboczy wpływa kanałem pod grzybkiem zaworu. W tym momencie przyłożona siła uszczelniająca musi być równa lub większa niż suma niezbędnego ciśnienia właściwego wytworzonego na powierzchni uszczelniającej i siły skierowanej ku górze medium.
Kiedy zawór kulowy jest otwarty, a wysokość otwarcia dysku zaworu wynosi 25% do 30% średnicy nominalnej, natężenie przepływu osiąga maksimum, co wskazuje, że zawór osiągnął pozycję całkowicie otwartą. Dlatego też o całkowitym otwarciu zaworu kulowego należy decydować skok grzybka zaworu.
Notatka:
1. Zawór odcinający umożliwia przepływ medium tylko w jednym kierunku, przy czym podczas instalacji obowiązuje kierunkowość.
2. Zawór kulowy ma funkcję 0 lub 1, albo jest otwarty, albo zamknięty. Innymi słowy, zawór odcinający nadaje się tylko do pełnego otwarcia i całkowitego zamknięcia, a regulacja i dławienie nie są zalecane.
Zasada konstrukcyjna
Środki wlotu i wylotu zaworu kulowego znajdują się na tej samej linii prostej, a płyn przepływa jak kula w kształcie litery S, dlatego nazywany jest również kulistym zaworem kulowym.
Kiedy gniazdo trzpienia zaworu przesuwa się w dół w kierunku dolnej powierzchni uszczelniającej i dociska ją, medium przestaje płynąć; gdy trzpień zaworu podnosi się, medium przechodzi przez kanał przepływowy od dołu do górnego kanału przepływowego.
Podczas instalowania zaworów kulowych obowiązują ogólne wymagania kierunkowe. Kierunek przepływu medium w rurociągu zazwyczaj przepływa od dołu do góry przez gniazdo zaworu, co często nazywamy „nisko, wysoko”. Ma to na celu zmniejszenie oporu płynu i zaoszczędzenie wysiłku podczas otwierania. W stanie zamkniętym trzpień zaworu i przepust uszczelniający nie stykają się z medium, co gwarantuje, że trzpień zaworu i przepust uszczelniający nie ulegną uszkodzeniu ani wyciekom.
Zalety
Gdy elektryczny zawór kulowy jest w stanie otwartym, nie ma kontaktu pomiędzy jego gniazdem zaworu a powierzchnią uszczelniającą tarczę zaworu, więc mechaniczne zużycie jego powierzchni uszczelniającej jest niewielkie, ponieważ gniazdo zaworu i tarcza zaworu większości elektrycznych zaworów kulowych są stosunkowo łatwe do naprawy. Lub przy wymianie elementu uszczelniającego nie ma potrzeby demontażu całego zaworu z rurociągu, co jest bardzo przydatne w sytuacjach, gdy zawór i rurociąg są ze sobą zespawane. Najbardziej oczywistą zaletą jest to, że podczas procesu otwierania i zamykania, ponieważ tarcie pomiędzy tarczą zaworu a powierzchnią uszczelniającą korpusu zaworu jest mniejsze niż w przypadku zasuwy, jest ono odporne na zużycie. Wysokość otwarcia wynosi zazwyczaj tylko 1/4 średnicy kanału gniazda zaworu, a więc jest znacznie mniejsza niż w przypadku zasuwy. Zwykle na korpusie zaworu i dysku zaworu znajduje się tylko jedna powierzchnia uszczelniająca, dlatego proces produkcyjny jest stosunkowo dobry i łatwy w utrzymaniu. Kierunek przepływu medium zmienia się podczas przechodzenia przez tego typu zawór, dlatego opór przepływu elektrycznego zaworu kulowego jest większy niż w przypadku innych zaworów.
