SIŁOWNIK ELEKTRYCZNY

CECHY PRODUKTU
1. Stale śledź położenie zaworu, niezależnie od zasilania.
2. Utrzymuj normalne działanie i dostępność interfejsu graficznego, zdalnej sygnalizacji i rejestratora danych po utracie zasilania.
3. Smarowanie kąpielą olejową zapewnia długą żywotność i możliwość montażu w dowolnym kierunku.
4. Wodoodporna ochrona, która nie opiera się na osłonie zacisków i uszczelkach interfejsu - konstrukcja z podwójnym uszczelnieniem, stopień ochrony osiąga IP68.
5. Niezależne czujniki momentu obrotowego i położenia zaworu znacznie zwiększają bezpieczeństwo.
6. Wybór zdalnej stacji sterowania ręcznego umożliwia zdalną konfigurację i uruchomienie, przy maksymalnej odległości do 100 metrów.
7. Bezpieczne, niezależne od silnika urządzenie z napędem ręcznym, które można wykorzystać w dowolnym momencie.
8. Zapewnia szczegółową analizę trendów i dane diagnostyczne do zarządzania aktywami.
9. Zaktualizuj konfigurację i zmień opcje sterowania i sygnalizacji na miejscu za pomocą ustawiacza Bluetooth.
10. Na ekranie mogą być wyświetlane w czasie rzeczywistym informacje o stanie działania zaworu i siłownika.
11. Szybkie i bezpieczne uruchomienie oraz konfiguracja bez zasilania poprzez bezinwazyjny iskrobezpieczny seter Bluetooth.
12. Zdejmowana podstawa oporowa dla łatwej instalacji i konserwacji.
13. Opcje przeciwwybuchowe spełniają różne międzynarodowe standardy.
STRUKTURA PRODUKTU


1.Pokrętło
Solidne pokrętło zapewnia niezawodną awaryjną obsługę ręczną w przypadku awarii zasilania.
2. Skorupa
Wysokiej jakości obudowa ze stopu aluminium jest kompaktowa i lekka. Jest pokryty warstwą materiału ochronnego, aby dostosować się do ekstremalnie trudnych warunków. W razie potrzeby dostępne są inne typy warstw.
3. Silnik
Silnik o niskiej bezwładności i wysokim momencie obrotowym umożliwia szybkie osiągnięcie maksymalnego momentu obrotowego po uruchomieniu i prawie nie powoduje nadmiernego ruchu w przypadku braku wzbudzenia. W cewce silnika wbudowany jest precyzyjny wyłącznik temperaturowy, na który nie ma wpływu temperatura otoczenia i który utrzymuje optymalną pojemność cieplną silnika. Jednocześnie wał silnika i ślimak są od siebie niezależne, co umożliwia szybką wymianę.
4. Przekładnia ślimakowa
Łańcuch przekładni ślimakowej jest prosty, ma wykwintną konstrukcję i stałą wydajność przekładni. Posiada mechaniczną funkcję samoblokowania i nie wymaga hamulców. Część przekładni wypełniona jest trwałym olejem smarowym i może pracować przez długi czas bez konserwacji.
5. Podwójnie uszczelniona konstrukcja
Konstrukcja z podwójnym uszczelnieniem zapewnia skrzynkę zaciskową słonecznika oddzieloną od sterowni i uszczelnioną. Nawet jeśli pokrywa skrzynki przyłączeniowej zostanie otwarta na miejscu, może zapewnić izolację wnętrza siłownika od świata zewnętrznego, tak że wilgoć, kurz i niebezpieczne gazy nie przedostaną się do wnętrza siłownika w najmniejszym stopniu, a wewnętrzne elementy są w pełni chronione.
6. Uchwyt przełącznika ręcznego/elektrycznego
Uchwyt przełącznika ręcznego/elektrycznego można bezpiecznie obsługiwać w dowolnym momencie. Naciskając uchwyt z odpowiednią siłą, powoli obracaj kołem zamachowym, aby wewnętrzne sprzęgło włączyło bieg. Sprzęgło zostanie automatycznie rozłączone, gdy silnik będzie zasilany i będzie w stanie blokady elektrycznej.
7. Układ pomiaru wyjściowego momentu obrotowego
Jako układ pomiaru wyjściowego momentu obrotowego zastosowano profesjonalnie zaprojektowany układ pomiaru mocy użytecznej. System ten powstał w oparciu o znaną technologię pomiaru energii elektrycznej i może uzyskać dokładne i powtarzalne wartości pomiaru momentu obrotowego, które są niezależne od zmian częstotliwości, napięcia i temperatury.
8. Panel sterowania
Wyświetlacz LCD panelu sterowania może zapewnić natychmiastowy, aktualny stan i położenie zaworu, dostępny w języku chińskim i angielskim, przy użyciu intuicyjnej struktury menu w celu zapewnienia informacji kalibracyjnych i diagnostycznych, w tym krzywych momentu obrotowego, zapisów operacji i usterek, stanu silnika, informacji lokalnych i danych sprzętowych itp.
9. Przycisk
Przyciski sterowania lokalnego „Otwórz”/„Zamknij” i zablokowane na kłódkę przyciski trybu „Lokalny”/„Stop”/„Zdalny” wykorzystują izolowane magnetyczne urządzenia z efektem Halla, bez wałów przelotowych i charakteryzujące się dobrymi właściwościami uszczelniającymi, eliminując jednocześnie problemy, które mogą być spowodowane wadliwymi i delikatnymi kontaktronami.

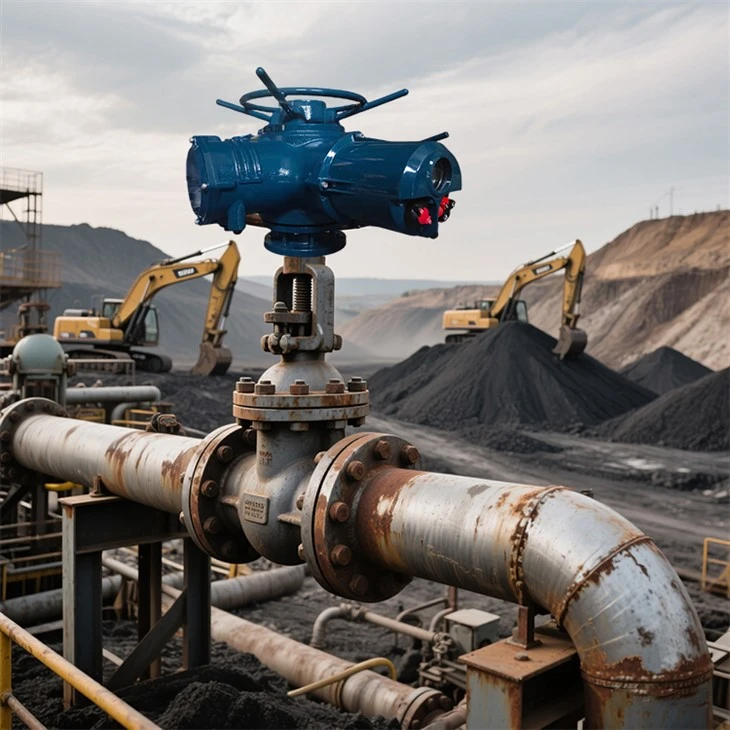

ZASTOSOWANIA

ZAWORY ELEKTRYCZNE

CECHY PROJEKTOWE
1. Wygodna i bezpieczna konfiguracja uruchomienia
• Szybka i bezpieczna konfiguracja uruchomienia, którą można przeprowadzić bez zasilania; dostępny jest wielojęzyczny interaktywny wyświetlacz człowiek-maszyna
• Nieinwazyjne ustawienia można przeprowadzić w dowolnym środowisku
• Zdejmowana podstawa oporowa ułatwiająca montaż i konserwację zaworów
• Obsługa, konfiguracja i uruchomienie poprzez zdalne stanowisko sterowania ręcznego, z maksymalną odległością 100 metrów
• Siłownik niepełnoobrotowy posiada funkcję automatycznego ustawiania wartości krańcowych
2. Postęp technologiczny
• Pozycja: Najnowszy opatentowany enkoder absolutny. Enkoder ma konstrukcję bezkontaktową i ma możliwości redundancji i samodetekcji. • Wyświetlacz: Zaawansowany dwuwarstwowy wyświetlacz zapewnia użytkownikom wyświetlanie położenia zaworu z dużymi znakami
• Moment obrotowy: Siłownik wykorzystuje technologię wykrywania momentu obrotowego
• Sterowanie: Elementy sterujące, takie jak płyty główne lub tablice sterujące magistralą, siłowniki i komunikacja poprzez magistralę polową, wykorzystują system komunikacji wewnętrznej oparty na magistrali. To nie tylko ogranicza okablowanie i połączenia wewnętrzne, ale także zwiększa niezawodność.
3. Niezawodność
• Zaawansowany pomiar położenia bezwzględnego w celu wykrywania ciągłej pozycji w czasie rzeczywistym bez zasilania
• Interfejs graficzny, zdalna sygnalizacja i funkcja rejestratora danych po utracie głównego zasilania
• Pyłoszczelny i wodoodporny, niezależny od osłony zacisków i dławika – konstrukcja z podwójnym uszczelnieniem, stopień ochrony do IP68
• Niezależny czujnik momentu obrotowego i położenia zaworu
• Obsługa za pomocą pokrętła jest bezpieczna i zawsze niezależna od silnika
• Tuleja wału napędowego wykorzystuje uszczelnione łożyska – nie wymaga konserwacji
4. Zarządzanie majątkiem
• Ekran może wyświetlać w czasie rzeczywistym informacje o zaworach i siłownikach
• Bezpieczne i niezawodne pobieranie danych za pomocą iskrobezpiecznego narzędzia konfiguracyjnego
• Aktualizacja i konfiguracja sterowania i sygnalizacji w terenie za pomocą narzędzia do ustawiania
• Kompatybilny z cyfrowymi systemami sterowania i monitorowania oraz innymi systemami magistrali polowej
• Szczegółową analizę trendów, diagnostykę i rejestrację danych można wyświetlić na ekranie lub pobrać za pomocą narzędzia konfiguracyjnego
5. Optymalna konserwacja zapobiegawcza
• Siłowniki są wyposażone w precyzyjny rejestrator danych, który umożliwia gromadzenie i analizę danych dotyczących położenia zaworu.
6. Wskazanie zasilania
• Ze względu na zastosowanie enkodera absolutnego, do wykrywania i śledzenia położenia zaworu nie jest wymagana bateria wyświetlacza. Wszystkie ustawienia są bezpieczne nawet bez zasilania.
7. Bezpieczna obsługa ręczna
8. Zdalna obsługa w terenie
• Użyj standardowego kabla do transmisji danych, maksymalna odległość od siłownika wynosi 100 metrów
• Można go zamontować na ścianie lub wsporniku
• Zasilany przez podłączony siłownik
• Opcjonalny typ przeciwwybuchowy
• Stopień ochrony IP68
• Struktura podwójnego uszczelnienia
• Proste ustawienie
• Zapisy danych siłownika można wyświetlać i pobierać lokalnie
9. Ochrona temperaturowa
• Aby zapobiec przegrzaniu silnika, wyposażyliśmy uzwojenie silnika w czujnik temperatury, który bezpośrednio mierzy temperaturę silnika i podłącza go do obwodu sterującego siłownika.
10. Automatyczna autodiagnostyka
11. Natychmiastowe zabezpieczenie przed odwróceniem
12. Synchronizacja faz
13. Zabezpieczenie przed zablokowaniem zaworu
14. Konfigurowalny interfejs główny
• Informacje o położeniu i statusie zaworu
• Informacje o położeniu zaworu i wartości momentu obrotowego (cyfrowe)
• Informacje o położeniu zaworu i wartości momentu obrotowego (obraz analogowy)
• Informacje o pozycji zaworu i informacje o poleceniach (obraz cyfrowy lub analogowy)
PROTOKÓŁ KOMUNIKACJI
Siłownik elektryczny obsługuje Profibus Dp i posiada następujące cechy:
Obsługa poziomu funkcjonalności Profibus Dp-V0.Dp-V1.Dp-V2
Szybka wymiana danych (do 1,5 Mbit/s – co odpowiada około. 0.3ms/siłownik)
Długość kabla wynosi około 10 km (długość pomiędzy dwoma siłownikami wynosi około 1200 m)
Można podłączyć około 126 urządzeń
Opcjonalna redundantna topologia liniowa
W przypadku Profibus Dp podstawowa topologia opiera się na strukturze drzewa segmentów RS485, jak pokazano na rysunku:

Siłownik elektryczny obsługuje Modbus RTU i posiada następujące cechy:
Szybka wymiana danych (do 115 Kbit/s – co odpowiada około. 30 ms/siłownik)
Długość kabla sięga około 10 km (1200 m bez przekaźnika pośredniego między dwoma siłownikami)
Można podłączyć około 247 urządzeń
Opcjonalna redundantna topologia liniowa
W przypadku Modbus RTU podstawowa topologia opiera się na strukturze drzewa segmentów RS485, takiej samej jak w przypadku Profibus Dp.
Protokół komunikacyjny HART wykorzystuje zasadę kluczowania z przesunięciem częstotliwości (FREQUENCY SHIFT KEYING, FSK), która opiera się na standardzie komunikacyjnym BELL 202. Sygnały cyfrowe są reprezentowane przez dwie częstotliwości: 1200 Hz reprezentuje logiczne „1”, a 2200 Hz reprezentuje logiczne „0”. Ponieważ średnia składowa sygnału częstotliwości wynosi zero podczas komunikacji, nie ma to wpływu na transmisję sygnałów analogowych. Dlatego fale sinusoidalne tych dwóch częstotliwości można nałożyć na sygnał analogowy DC4~20MA i transmitować jednocześnie. W ten sposób można wykorzystać nie tylko sygnał analogowy DC4-20MA, ale także ten sam kabel do realizacji dwukierunkowej transmisji wielu informacji za pomocą sygnałów cyfrowych, uzyskując w ten sposób funkcje takie jak modyfikacja zakresu, czasu tłumienia, parametrów PID itp., co może poprawić jakość pracy i efektywność zarządzania systemem.


WYŚWIETLANIE PRODUKTÓW

PARAMETRY TECHNICZNE
Parametry użytkowe siłownika jednofazowego FRYQ (220V 50Hz)
|
Model |
Prędkość wyjściowa (obroty) |
Moment wyjściowy (NM) |
Moc silnika (KW) |
Prąd znamionowy (A) |
|
FRYQ18 |
18 |
55 |
0.2 |
3.3 |
|
24 |
50 |
0.2 |
3.3 |
|
|
36 |
40 |
0.2 |
3.3 |
|
|
48 |
35 |
0.9 |
3.3 |
|
|
FRYQ25 |
18 |
210 |
0.9 |
9 |
|
24 |
210 |
0.9 |
9 |
|
|
36 |
170 |
0.9 |
9 |
|
|
48 |
130 |
1.1 |
9 |
|
|
FRYQ35 |
18 |
300 |
1.1 |
14 |
|
24 |
300 |
1.1 |
14 |
|
|
36 |
220 |
1.1 |
14 |
|
|
48 |
160 |
0.2 |
14 |
Parametry użytkowe siłownika trójfazowego FRYQ (380V 50Hz)
|
Model |
Prędkość obrotowa (obroty) |
Moment wyjściowy (NM) |
Moc silnika (KW) |
Prąd znamionowy (A) |
Ocenione zaufanie (KN) |
Wznosząca się i nie rosnąca średnica trzpienia (MM) |
Kod kołnierza |
Waga (KG) |
|
FRYQ18 |
18 |
136 |
0.37 |
1.6 |
44 |
32/26 |
F10 |
27 |
|
24 |
108 |
|||||||
|
36 |
72 |
|||||||
|
48 |
54 |
|||||||
|
FRYQ25 |
18 |
400 |
1.1 |
3.4 |
100 |
38/32 |
F14 |
46 |
|
24 |
400 |
|||||||
|
36 |
298 |
|||||||
|
48 |
244 |
|||||||
|
FRYQ35 |
18 |
610 |
1.5 |
4.5 |
150 |
54/45 |
F16 |
69 |
|
24 |
610 |
|||||||
|
36 |
542 |
|||||||
|
48 |
474 |
|||||||
|
FRYQ40 |
18 |
1020 |
2.2 |
6.5 |
220 |
64/51 |
F25 |
190 |
|
24 |
1020 |
|||||||
|
36 |
845 |
|||||||
|
48 |
680 |
|||||||
|
FRYQ70 |
18 |
1490 |
3 |
9 |
220 |
70/57 |
F25 |
190 |
|
24 |
1490 |
|||||||
|
36 |
1290 |
|||||||
|
48 |
1020 |
|||||||
|
FRYQ90 |
18 |
2030 |
5.5 |
14 |
334 |
70/57 |
F25 lub F30 |
200 |
|
24 |
2030 |
|||||||
|
36 |
1700 |
|||||||
|
48 |
1355 |
|||||||
|
FRYQ95 |
24 |
3000 |
7.5 |
19 |
445 |
- |
F30 |
200 |
WYMIARY
FRYQ18-FRYQ40 / FRYQ70-FRYQ95

Wymiary FRYQ18-FRYQ40
|
Model |
A |
B |
C |
D |
E |
F |
G |
H |
I |
|
FRYQ18 |
299 |
258.5 |
150 |
170 |
φ300 |
302 |
257 |
40 |
557.5 |
|
FRYQ25 |
328 |
357 |
150 |
248 |
φ642 |
333 |
278.5 |
40 |
685 |
|
FRYQ35 |
342 |
356 |
150 |
220 |
φ780 |
374 |
300 |
40 |
698.5 |
|
FRYQ40 |
502 |
479 |
195 |
290 |
φ812.5 |
515 |
351 |
40 |
979
|
Wymiary kołnierza FRYQ
|
Model |
D |
D1 |
D2 |
d1 |
d2 |
d Dobrze dystrybuowane |
h |
H1 |
f |
b |
|
FRYQ18 |
φ145 |
φ120 |
φ90 |
φ30.5 |
φ45 |
4-M10 |
11 |
2 |
5 |
23.5 |
|
FRYQ25 |
φ185 |
φ160 |
φ125 |
φ43 |
φ58 |
4-M12 |
9.5 |
2.5 |
5 |
25 |
|
FRYQ35 |
φ225 |
φ195 |
φ150 |
φ51.5 |
φ72 |
4-M26 |
12 |
2 |
5 |
24 |
|
FRYQ40 |
φ275 |
φ235 |
φ180 |
φ62 |
φ83 |
4-M22 |
14 |
2 |
5 |
21 |
|
FRYQ70-95 |
φ330 |
φ285 |
φ220 |
φ72 |
φ98 |
4-M26 |
16 |
2 |
6 |
30 |
ZDJĘCIA FABRYCZNE
