Trójdrożny zawór kulowy załączający
Główne parametry techniczne siłownika
1. Zasilanie: konwencjonalne trójfazowe 380 V (50 Hz) jednofazowe 220 V (50 Hz) Specjalne trójfazowe 415 V (50 Hz, 60 Hz) 440 V (50 Hz, 60 Hz)
2. Temperatura otoczenia wynosi: -20 stopni ~+50 stopni.
3. Wilgotność względna środowiska: nie więcej niż 90% (25 stopni).
4. Wysokość: nie więcej niż 1000 m.
5. Poziom ochrony: IP67. (Szczegółowe informacje można znaleźć w GB4208-2008)
6. Cykl pracy: krótkotrwały cykl pracy, czas znamionowy wynosi 10 minut
7. Wymagania dotyczące warunków pracy: brak silnych wibracji.

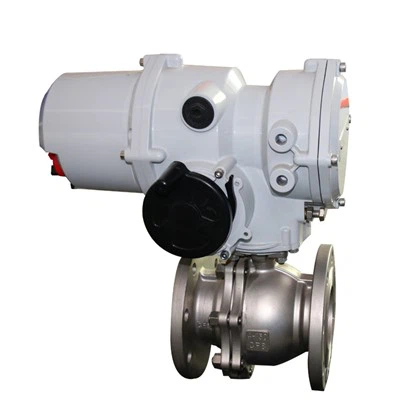

Charakterystyka elektrycznego zaworu kulowego z metalowym uszczelnieniem
1. Z materialnego punktu widzenia Elektryczne zawory kulowe z twardą uszczelką wykorzystują metalowe gniazda zaworów, głównie stal nierdzewną + węglik, o stosunkowo wysokich wymaganiach dotyczących precyzji przetwarzania i technologii procesu oraz szerokim zakresie zastosowań. Można je stosować w warunkach normalnej temperatury, niskiej temperatury, wysokiej temperatury i wysokiego ciśnienia.
2. Z punktu widzenia mechanizmu konstrukcyjnego Elektryczne zawory kulowe z twardą uszczelką mogą wytrzymywać wysokie temperatury, są odporne na zużycie i mają dobre właściwości mechaniczne. Wadą jest to, że skuteczność uszczelniania tego uszczelnienia jest słaba. (Generalnie zaleca się stosowanie twardo uszczelnionych zaworów kulowych do mediów zawierających cząstki stałe lub ścierne i mających temperaturę wyższą niż 250 stopni.)
3. Od poziomu nieszczelności zaworów Zawory z twardą uszczelką: generalnie klasa V, do klasy VI.

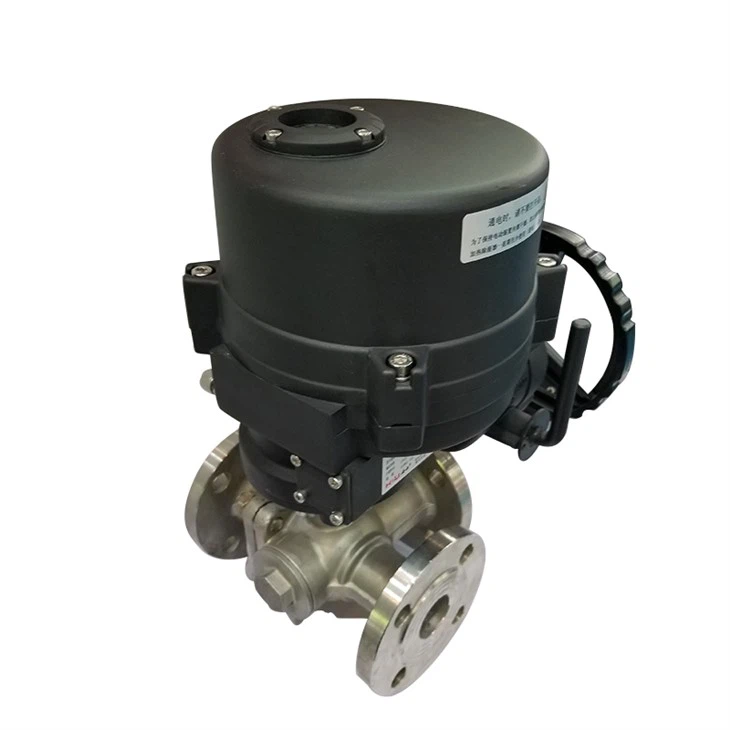

Trójdrożny zawór kulowy
Elektryczny trójdrogowy zawór kulowy to nowy typ trójdrożnego przełączającego zaworu kulowego, który może być używany do kontrolowania odwrócenia, rozbieżności lub zbiegu mediów w trzech rurociągach. Według różnych struktur rdzenia kulkowego można go podzielić na typ T lub typ L. Elektryczny typ T. Różnica między trójdrogowym zaworem kulowym a elektrycznym trójdrogowym zaworem kulowym typu L polega głównie na różnicy w budowie wewnętrznej. Nie ma żadnej różnicy w wyglądzie! Zawór kulowy typu T może połączyć ze sobą trzy ortogonalne rurociągi i odciąć trzeci kanał w celu podzielenia i połączenia przepływu, podczas gdy zawór kulowy typu L może połączyć tylko dwa wzajemnie ortogonalne rurociągi i nie może utrzymać wzajemnego przepływu trzeciego rurociąg w tym samym czasie. Łączność odgrywa jedynie rolę dystrybucyjną.
Zasada działania zaworu kulowego
Część otwierającą i zamykającą zaworu kulowego stanowi kula z okrągłym kanałem, która obraca się wokół osi prostopadłej do kanału. Kula obraca się wraz z trzpieniem zaworu, aby osiągnąć cel otwierania i zamykania kanału. Aby szczelnie zamknąć zawór kulowy, wystarczy go obrócić o 90 stopni i zastosować niewielki moment obrotowy. W zależności od potrzeb warunków pracy można zestawiać różne urządzenia napędowe, tworząc zawory kulowe o różnych sposobach sterowania, takie jak elektryczne zawory kulowe, pneumatyczne zawory kulowe, hydrauliczne zawory kulowe itp.
Kiedy zawór kulowy obraca się o 90 stopni, wlot i wylot powinny mieć kuliste powierzchnie, zamykając w ten sposób zawór i odcinając przepływ medium.
Sposób nakładania produktu
Kwalifikacja certyfikacyjna
