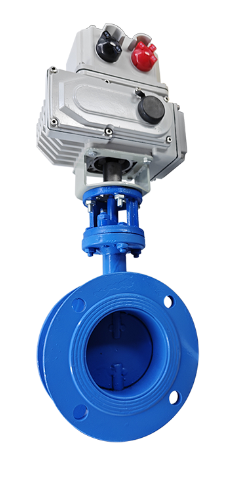

Elektryczny zawór przepustnicy
Podstawowe zalety
Tolerancja w wysokiej temperaturze
Płyta zaworu i siedzisko zaworu wykonane są z 304 stali nierdzewnej + twardej powierzchni stopu, z odpornością na temperaturę do 450 stopni tuleja wałka jest smarowana grafitem, aby uniknąć zagłuszania w wysokiej temperaturze.
Niski odporność na przepływ i oszczędność energii
Umysłowany projekt płyty zaworu, utrata ciśnienia<0.05MPa When fully open, the diameter matches the pipeline to reduce energy consumption.
Inteligentna kontrola powiązań
Obsługuje sygnał 4-20 MA/PROFIBUS, połączony z dokładnością sprzężenia zwrotnego otwierającego wentylator i pył ± 1%, obsługuje autodiagnozę błędów.
Długoterminowe bezobsługowe
Uszczelnienie wału przyjmuje opakowanie typu V + mieście podwójne uszczelnienie, aby zapobiec wyciekom pyłu wnęka łożyska jest izolowana od pożywki i nie jest wymagane regularne smarowanie.
Parametry techniczne
Przedmiot Dźwięk zaworu motyla
Średnica nominalna DN 200- DN3000 (dostosowanie)
Ciśnienie nominalne pn 6- pn16 (opcjonalny typ ciśnienia normalnego)
Stalowa stalowa materiału zaworu (WCB), stal nierdzewna (304/316)
Uszczelniające uszczelnienie metalowe/miękkie i metalowe uszczelnienie kompozytowe
Średnia temperatura mniejsza lub równa 450 stopni (typ wysokiej temperatury może osiągnąć 650 ° C)
Typ kołnierza metody połączenia (GB, ANSI, DIN)
Siłownik elektryczny typu siłownika
Poziom ochrony IP65 (dowód na spryskiwanie pyłu i wody)
Napięcie zasilania AC380V/220V lub DC24V
Zastosowania
Regulacja ciśnienia w gazie wielokrotnego palenia
System odzyskiwania spustoszenia kominek
Kontrola objętości powietrza z kotła
Wlot wieży i przegrody wylotowe
Układ wydechowy dymu podziemnego garażu
Świeże klimatyzacja centralna klimatyzacja
Podręcznik instalacji i operacji
Wymagania instalacyjne
Można go zainstalować poziomo lub pionowo, zalecany jest kierunek poziomowy
Uszczelki azbestowe są instalowane między kołnierzami, a śruby dokręcane są po przekątnej
Przestrzeń konserwacji siłownika musi być zarezerwowana (większa lub równa 50 cm)
Kroki debugowania
Ręcznie potwierdź, że płyta zaworu nie jest zablokowana
Włącz i ustaw przełącznik podróży (w pełni otwarta /w pełni zamknięta pozycja)
Kalibruj odpowiednią zależność między sygnałem 4-20 i otwarciem
Punkty wyboru
Wybierz typ pieczęci zgodnie z medium
Metalowa uszczelka: zakurzony gaz w wysokiej temperaturze (taki jak spalin kotłowy)
Miękkie i metalowe uszczelnienie kompozytowe: czyste powietrze w niskiej temperaturze (<150C)
Obliczenie momentu obrotowego siłownika
Formuła: moment obrotowy (n · m)=(Różnica ciśnienia rurociągu × obszar płyty zaworu × Ramię dźwigni) × Współczynnik bezpieczeństwa (1. {2}}. 5) lub bezpośrednio dostarczaj dane dotyczące warunków roboczych dla inżynierów do dopasowania
FAQ
P: Czy płyta zaworu deformuje się w wysokich temperaturach?
Odp.: Płyta zaworu przyjmuje wzmocnioną konstrukcję żebra, a współczynnik rozszerzania cieplnego odpowiada korpusowi zaworu i nie będzie deforma się w odległości 450 stopni.
P: Czy spalin zawierający siarkę wymaga specjalnych materiałów?
Odp.: Zaleca się zastosowanie korpusu zaworu 316L + na oparciu o stopie szczelności niklu, która jest odporna na korozję kwasu siarkowego/wodoru.
