Zasuwa zasuwowa ze stali nierdzewnej
Przegląd produktów
Częścią otwierającą i zamykającą zasuwę z miękkim uszczelnieniem jest płyta zasuwowa. Kierunek ruchu płyty zasuwy jest prostopadły do kierunku przepływu płynu. Zasuwę można jedynie całkowicie otworzyć i całkowicie zamknąć, nie można jej regulować ani dławić. Brama posiada dwie powierzchnie uszczelniające. Dwie powierzchnie uszczelniające najczęściej stosowanego modelu zasuwy tworzą kształt klina. Kąt klina zmienia się w zależności od parametrów zaworu. Średnica nominalna wynosi DN50 ~ DN1200, a temperatura robocza jest mniejsza lub równa 120 stopni. Płyta zasuwy miękkiego uszczelnienia jest integralnie wyłożona gumą, a funkcja kompensacji odkształceń gumy zapewnia szczelne uszczelnienie i brak wycieków. Produkt ma szeroki zakres zastosowań i może być stosowany na rurociągach w różnych warunkach pracy w metalurgii, węglu, energetyce, przemyśle naftowym, chemicznym, farmaceutycznym, ochronie środowiska, uzdatnianiu wody i innych gałęziach przemysłu o temperaturach roboczych -20~ 120 stopni do odcięcia lub podłączenia mediów rurociągowych.
Przegląd produktów
Częścią otwierającą i zamykającą metalowej zasuwy uszczelniającej jest płyta zasuwowa. Kierunek ruchu płyty zasuwy jest prostopadły do kierunku przepływu płynu. Zasuwę można jedynie całkowicie otworzyć i całkowicie zamknąć, ale nie można jej regulować ani dławić. Brama posiada dwie powierzchnie uszczelniające. Dwie powierzchnie uszczelniające najczęściej stosowanej zasuwy tworzą kształt klina. Kąt klina zmienia się w zależności od parametrów zaworu i zwykle wynosi 50 stopni oraz 2 stopnie 52', gdy temperatura medium nie jest wysoka. Płytę zasuwy klinowej można ułożyć w całość, zwaną zasuwą sztywną; można go również przekształcić w bramkę, która może powodować niewielkie odkształcenia, aby poprawić jej wykonanie i skompensować odchylenie kąta powierzchni uszczelniającej podczas obróbki. Ten rodzaj bramy Płyta nazywa się bramą sprężystą.

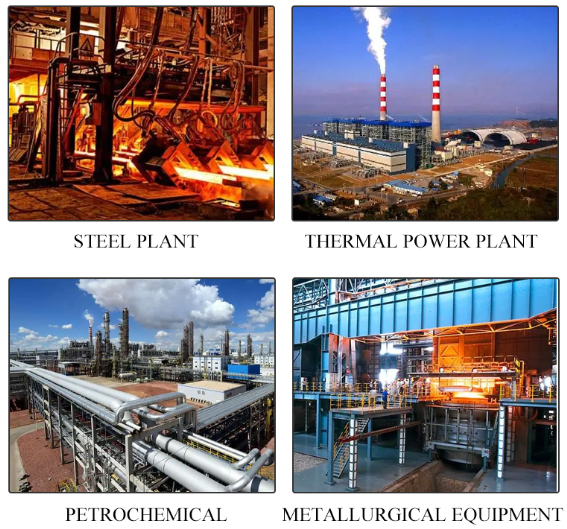

Aplikacje
Ogólne wymagania
1. Specyfikacje i kategorie zasuw z miękkim uszczelnieniem powinny być zgodne z wymaganiami dokumentów projektowych rurociągów.
2. Model zasuwy z miękkim uszczelnieniem powinien być wskazany wraz z wymaganiami dotyczącymi numerów norm krajowych. Jeżeli jest to standard korporacyjny należy podać odpowiedni opis modelu.
3. Wymagane jest, aby ciśnienie robocze zasuwy z miękkim uszczelnieniem było większe lub równe ciśnieniu roboczemu rurociągu. Bez wpływu na cenę ciśnienie robocze, jakie może wytrzymać zawór, powinno być większe niż rzeczywiste ciśnienie robocze rurociągu. Obie strony miękko uszczelniającej zasuwy powinny być w stanie wytrzymać zamknięcie. 1,1-krotność ciśnienia roboczego zaworu bez wycieków; gdy zawór jest otwarty, korpus zaworu powinien być w stanie wytrzymać dwukrotność ciśnienia roboczego zaworu.
4. Norma produkcyjna zasuwy z miękkim uszczelnieniem powinna wskazywać numer normy krajowej, na której się opiera. Jeżeli jest to standard korporacyjny, dokument przedsiębiorstwa należy dołączyć do umowy kupna.
Standardowa jakość
1. Materiał korpusu zaworu powinien składać się głównie z żeliwa, staliwa, stali nierdzewnej i stali 316L. Należy podać gatunek oraz rzeczywiste dane z badań fizycznych i chemicznych żeliwa.
2. Materiał trzpienia zaworu powinien być wykonany ze stali nierdzewnej (2CR13). Zawory o dużej średnicy powinny mieć również trzpienie osadzone w stali nierdzewnej.
3. Materiałem nakrętki jest odlewany mosiądz aluminiowy lub odlewany brąz aluminiowy, a jego twardość i wytrzymałość są większe niż trzpienia zaworu.
4. Twardość i wytrzymałość materiału tulei trzpienia zaworu nie powinna być większa niż trzpienia zaworu i nie powinien powodować korozji elektrochemicznej trzpienia zaworu i korpusu zaworu po zanurzeniu w wodzie.
Materiał powierzchni uszczelniającej
①Zasuwy z miękkim uszczelnieniem są dostępne w różnych kategoriach, z różnymi metodami uszczelniania i wymaganiami materiałowymi;
② W przypadku zwykłych zasuw klinowych należy wyjaśnić materiał, metodę mocowania i metodę szlifowania miedzianego pierścienia;
③Dane z badań fizycznych, chemicznych i higienicznych miękko uszczelnionych zasuw i materiałów gumowych okładzin płyt zaworowych;
Uszczelnienie wału zaworu
① Ponieważ zasuwy miękko uszczelniające w sieci rurociągów zwykle otwierają się i zamykają rzadko, uszczelnienie musi pozostać nieaktywne przez kilka lat, nie starzeje się, a efekt uszczelnienia utrzymuje się przez długi czas;
② Uszczelnienie zaworu powinno również zapewniać trwałe działanie uszczelniające, jeśli wytrzymuje częste otwieranie i zamykanie;
③W świetle powyższych wymagań uszczelnienie wału zaworu nie powinno być wymieniane przez cały okres użytkowania lub dłużej niż dziesięć lat;
④ Jeżeli konieczna jest wymiana uszczelnienia, projekt zaworu pneumatycznego powinien uwzględniać środki umożliwiające jego wymianę pod ciśnieniem wody.
